简介
CYPECAD 可对建筑和土木工程结构进行设计、分析和尺寸计算，这些结构需承受垂直和水平力以及火灾风险。

它可分析和设计：

  • 支撑结构

柱（混凝土、钢、复合材料和木材）、剪力墙（混凝土）和墙（混凝土、砌体和砌块墙）。


  • 梁

混凝土、钢和复合材料。


  • 板

单向板、空心板、组合板、密肋板、无梁板、后张预应力板（单向板、密肋板和无梁板）。


  • 节点和杆件结构

混凝土、钢、铝、木材和通用材料（后张预应力板仅分析其受力情况）。


  • 基础

板、基础梁、基础和桩帽


  • 钢连接

焊接和螺栓连接（包括底板）。


  • 扁平壳体

混凝土、轧制钢、冷弯型钢、铝或通用材料壳体的受力分析。

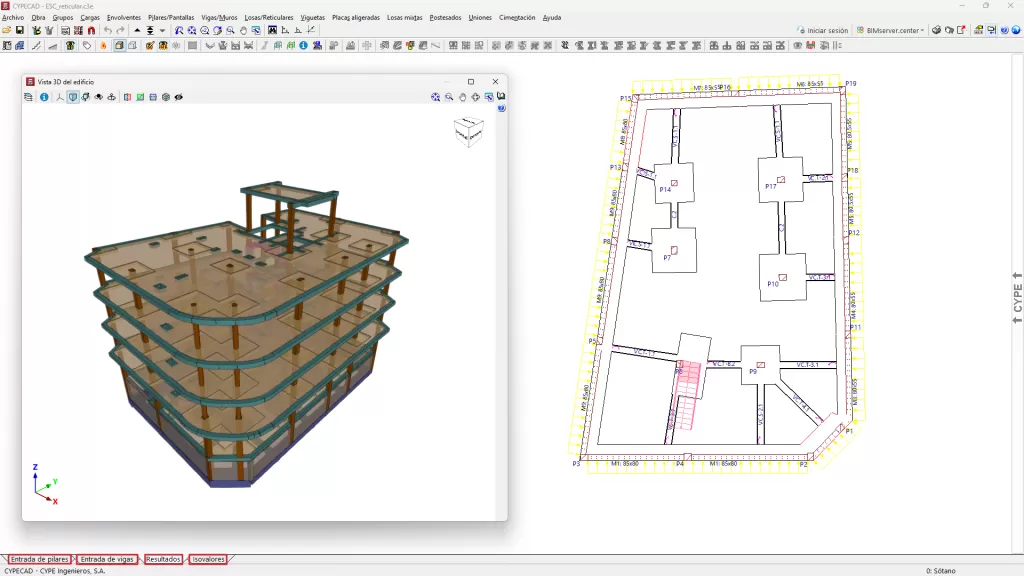

工作环境
CYPECAD 界面旨在提供结构化、高效的工作环境，界面左下方分为几个关键选项卡：“柱定义”、“梁定义”、“结果”和“轮廓图”。每个选项卡顶部都有一排下拉菜单，这些菜单可以是通用的，也可以是每个选项卡独有的。

主菜单位于顶部，提供“文件”、“作业”和“帮助”等常规选项，所有选项卡均提供这些选项。其他菜单选项会根据所选选项卡而有所不同，以满足设计各个阶段的需求。

主菜单下方是快速选项，其中包括用于保存、管理已输入模板、撤消、使用箭头切换楼层、缩放选项、打印等常用功能的按钮，以及其他实用工具。

最后，快速工具下方的图标用于管理结构不同部分的输入和编辑。这些图标会根据所选选项卡动态更新，为项目设计的每个阶段提供特定的工具。

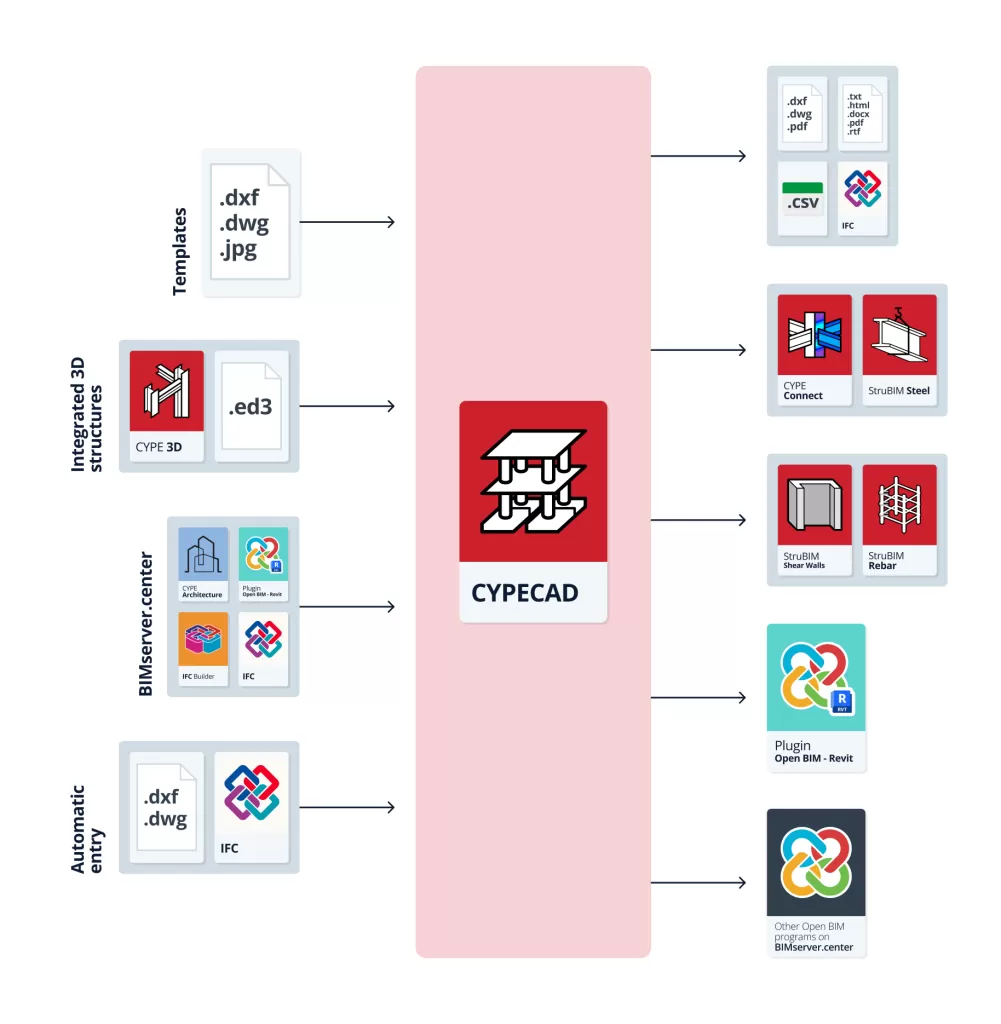

程序支持的工作流程

由于 CYPECAD 是一款开放式 BIM 工具，并且连接到 BIMserver.center 平台，因此它提供了不同的工作流程选项。


数据输入

自由建模/使用模板
CYPECAD 可用于自由建模或模板建模，可以从头开始（作为“空作业”），或在其他工作流程中完成导入数据的定义：

  • 通过自由输入 CYPECAD 进行结构建模。

  • 基于 DXF-DWG、DWF、PDF 模板或图像（.jpeg、.jpg、.bmp、.wmf、.emf、.pcx）在 CYPECAD 中进行结构建模。

集成 3D 结构
CYPECAD 集成了在 CYPE 3D 中开发的结构，用于其节点计算：

  • 将 CYPE 3D 作业导入为 .ed3 格式的集成 3D 结构。

从 BIMserver.center 导入模型
如果 CYPECAD 任务已关联到 BIMserver.center 平台上的 BIM 项目，则可以执行以下操作：

  • 导入包含建筑物几何形状的模型。这样可以生成平面图、柱子、承重墙、梁和楼板轮廓，并根据 BIM 模型中的元素（例如柱子、梁、楼板或墙体和隔墙）生成建筑构件（包括其荷载）。在 CYPECAD 中完成上述构件的结构设计后，可以根据导入的几何形状进行设计。模型来源多种多样：

  • 导入在 CYPE Architecture 中设计的模型。

  • 导入在 IFC Builder 中设计的模型。
  • 使用 IFC Uploader 导入 IFC 格式的模型（由 Allplan、ArchiCAD 等 CAD/BIM 程序生成）。
  • 使用 Open BIM - Revit 插件导入在 Autodesk Revit 中设计的模型。

  • 如果建筑模型是由 IFC Builder 或 CYPE Architecture 生成的，用户还可以导入该模型中包含的 DXF 或 DWG 模板，或者在将模型导出到 BIM 项目时程序本身生成的模板（从输入的建筑元素中）。

自动录入（无需连接到 BIMserver.center）
如果项目未连接到 BIMserver.center，CYPECAD 提供以下文件自动数据输入和生成的特定选项：

  • 从 DXF 或 DWG 模板自动录入：柱子、楼板描述、常规荷载、轮廓梁和内部开口梁。

  • 从 IFC 格式文件自动录入：楼板平面图、柱子、轮廓梁、内部开口梁和覆层荷载。


其他导入选项

  • 导入 ASC (ASCII) 文件，并从电子表格或其他程序导出的文件中生成基础模型。


数据输出

  • 将报告导出为 HTML、DOCX、PDF、RTF 和 TXT 格式。
  • 将图纸导出为 DXF、DWG 和 PDF 格式。
  • 将柱子、隔墙和墙体受力等数据导出为 CSV 文件格式。
  • 将工程量清单导出至 Arquimedes 或 FIEBDC-3 格式的文件，以便其他工料测量程序进行处理。
  • 将模型直接导出至 IFC 格式的磁盘文件。
  • 导出 Tekla 和 CIS/2 格式。

  • 将 CYPECAD 中包含的信息以 IFC 和 glTF 格式导出至 BIMserver.center 平台，确保不同程序之间的互操作性和高效的信息交换。这使得授权的项目参与者可以查看这些信息。CYPECAD 生成的信息可供以下程序使用：


  1.  CYPE Connect / StruBIM Steel从 CYPECAD 导入钢结构截面和受力数据，以进行节点的详细计算。
  2. StruBIM Shear Walls 导入 CYPECAD 中指定的墙体，以执行特定的剪力墙验算。
  3. Autodesk Revit（通过 Open BIM - Revit 插件）导入 CYPECAD 生成的信息，以便在 Revit 中进行可视化和管理。或者，可以从结构 IFC 生成原生 Revit 元素。

创造新的工作
要开始使用该程序并创建新作业，请按照以下步骤操作：

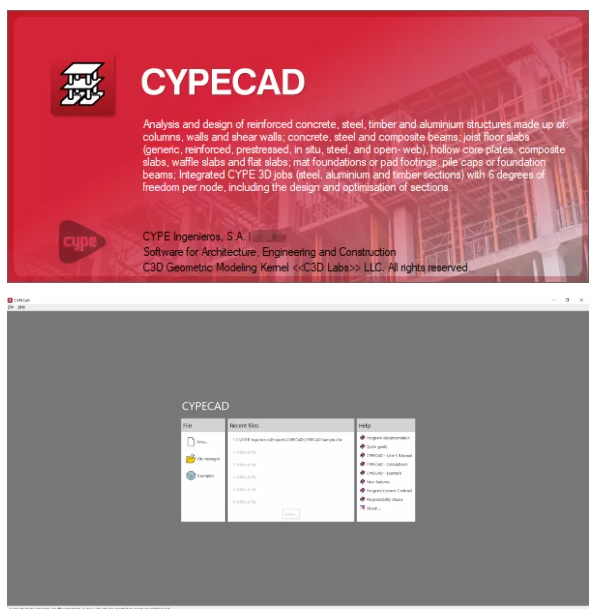

初始界面
程序打开后，会显示一个包含以下部分的窗口：“文件”、“最新文件”和“帮助”。

  • 左侧的“文件”部分包含以下选项：

  1. 新建 : 创建新作业。
  2. 文件管理 : 访问程序的文件管理器，可以搜索本地磁盘或网络环境中任何文件夹中的作业，复制、删除、通过网页链接共享或以 CYP 格式压缩作业等。

3. 示例 : 安装并打开程序默认内置的任何示例作业，并覆盖现有作业。



  • 中间部分的“最近文件”部分显示一份报告，其中包含上次使用该程序处理的作业的路径。点击即可打开其中任何一个作业。


  • 右侧的“帮助”部分提供一系列信息文档和链接。在“关于”部分，可以找到程序版本以及所用许可证的类型和编号。


您可以随时从界面顶部的“文件”和“帮助”菜单访问上述选项。

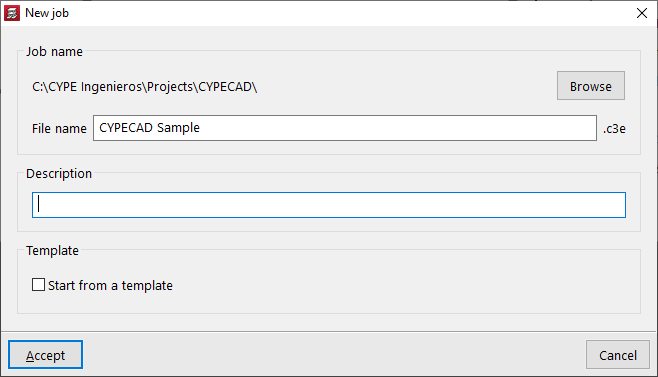

新建作业
要创建新作业，请在初始界面中选择“新建”。

程序会打开一个对话框，您可以在其中输入文件名和描述。

默认情况下，程序会将文件托管在显示的路径中，但您可以通过点击“浏览”进行更改。

作为一项高级功能，“从模板开始”选项允许从现有作业中使用先前保存的模板。作业模板存储作业的配置和常规数据，以便以后创建新作业时使用。
注意：
CYPECAD 使用多文件系统保存模型：

- 扩展名为 .c3e 的文件是主文件，包含楼板和柱子结构的信息，但并非唯一文件。此外，还会生成一个扩展名为 .c3$ 的备份文件。
- 程序还会生成一个扩展名为 .dat 的文件夹，其中包含分析前的其他信息，例如梁、板、楼梯、墙和地基构件的描述和几何形状，以及一些分析结果。每个楼板的数据都以 .pln 文件的形式保存在此文件夹中。
- 分析完成后，程序将生成一系列包含分析结果信息的附加文件夹，例如扩展名为 .res 和 .tmp 的文件夹，它们分别是获取图纸和加固柱子所必需的。此外，还会生成一个扩展名为 .c3p 的文件夹，其中包含分析过程中生成的图纸的配置。

要手动将作业信息移动或复制到磁盘上的其他位置，用户必须确保通过包含上述所有文件和文件夹来完成此操作。

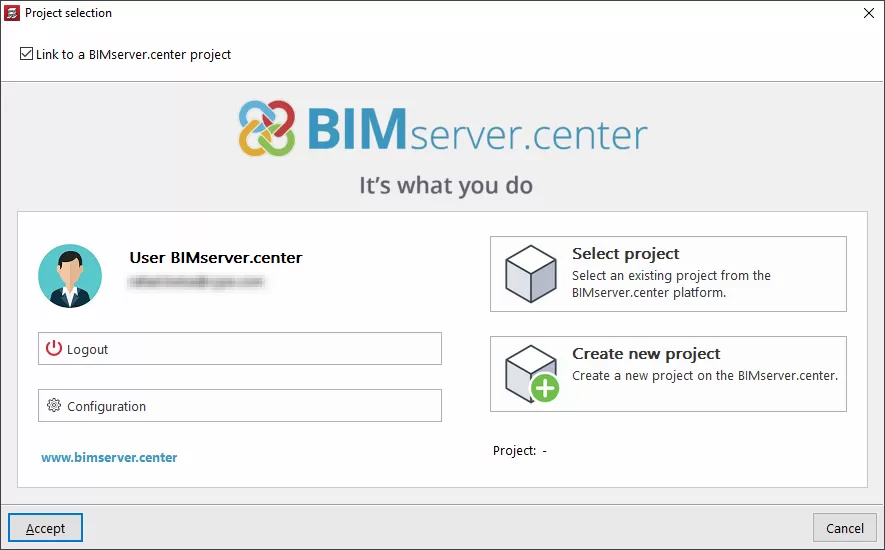

项目选择
在接受创建新作业的对话框后，您可以选择将作业集成到 BIMserver.center 中的现有项目中。此操作在“项目选择”窗口中完成，该窗口提供以下选项：

  • 在左侧，您可以使用 BIMserver.center 帐户登录。

  • 在右侧，“选择项目”选项用于选择现有项目。另一个选项是选择“创建新项目”。在这种情况下，创建的项目将从此时起在 BIMserver.center 中可见。

  • 您可以选择在不链接到 BIMserver.center 平台的情况下启动项目。为此，只需取消选中左上角的“链接到 BIMserver.center 项目”框即可。


注意：
链接到 BIMserver.center 项目会自动导入项目中包含的 BIM 模型数据。
