Frew - 嵌入式挡土墙分析软件


Oasys Frew 是一种工具，旨在帮助工程师分析行为并为灵活的挡土墙式结构的设计提供信息，也是我们 Geotechnical Suite Pro 和 Geotechnical Suite 套件的核心组件。
下载彩页
概况
案例

Oasys Frew


柔性挡土结构是需要临时工程的项目的典型特征，例如围堰设计，而 Oasys Frew 使工程师能够分析此类结构的行为。作为在场地边界或敏感资产附近建造新结构（例如桥梁或陡峭的路堤）的关键前体元素，无论是形成切割还是通过自下而上的施工，Frew 都可以帮助工程师就柔性挡土墙结构做出明智的设计决策。

我为什么要购买它？


负责柔性挡土墙结构日常设计的土木工程师和岩土工程师将 Oasys Frew 作为其工具箱的一部分，解决了无法使用电子表格轻松复制的计算需求。Frew 为用户提供了一种经过验证、强大且用户友好的计算方法，确保满足可接受且适当的 QA 和 QC 标准。

Frew 本身就是一个全面的软件包，当与 Oasys PDisp 和 Oasys XDisp 一起使用时，它允许岩土工程师生成更先进、更全面的模型并做出明智的设计决策。
分析行为并告知柔性挡土墙结构的设计：

Oasys Frew 分析柔性挡土结构，如板桩和隔墙。





Frew 使用户能够通过指定的施工顺序研究结构的变形和内部应力，施工顺序通常涉及墙体的初始安装，然后是一系列活动，例如：土壤水平和水压的变化、支柱或地锚的插入或移除以及附加费的应用。








Frew 计算在每个定义的施工阶段发生的位移、土压、弯矩、剪切力和支柱（或锚）力。






Frew 还提供 Integral Bridge 分析包，可以解释壁厚损失等问题。






Frew 使用极限平衡和伪有限元计算方法。
Frew 的功能
  • COM接口
  • 分析方式
  • 嵌入工具
  • 高级分析选项
  • 输入和输出

Frew 以多种创新方式使用 COM（组件对象模型）接口，例如执行敏感性分析和自动输出以生成比较图。COM 接口创建数据对象，允许外部程序向岩土工程程序传递信息和指令。COM 已用于研究，它加快了岩土工程项目的分析速度。


应用专家 Zeena Farook 主持了一场介绍 COM 接口的网络研讨会，您可以在此处观看网络研讨会。


除了介绍如何访问和应用 COM 接口外，两位 Arup 工程师 Mark Skinner 和 Matthew Brown 还演示了他们如何将 COM 接口应用于 Oasys 软件 Alp 和 Greta 中的设计分析。



“安全”柔性方法


土壤表示为弹性固体，土壤刚度矩阵由使用“安全”有限元程序计算的预存刚度矩阵开发而成。此方法非常适合刚度随深度线性增加的土壤。


Mindlin 方法


当土壤表示为弹性固体时，Mindlin 方法是完美的，土壤刚度基于 Mindlin 方程的积分形式。使用此方法，您可以在平面图中模拟有限长度的墙。非常适合土壤刚度随深度恒定的情况。


地基反力法


当土壤表示为一系列非交互式弹簧时使用的方法。


“记忆”功能


Frew 允许工程师使用多种方法计算所需的墙体嵌入长度，并通过独特的阶段“记忆”功能提供快速的问题设置和修订，从而提高易用性。

允许用户使用极限平衡法通过多个阶段计算嵌入深度。
允许使用独特的“批量测试”功能对不同的趾嵌入进行性能比较。

Frew 模型具有更复杂的特征，包括：

倾斜地面
地震荷载
不排水到排水的过渡
墙体松弛和蠕变
支柱和锚固
PD6694 整体桥梁分析

高级输入功能包括批量测试功能，可让您比较挡土墙在不同脚趾高度的性能。可以轻松应用包括欧洲规范 7 在内的部分因素。

模型向导和图形输入


模型向导根据几何数据自动生成节点，然后图形输入视图将显示延伸问题整个深度的单个土壤区域。该向导旨在使模型设置比以往更加简单，确保可以在分析过程中的任何时间点输入基本设置和全局数据。



部分因子输入

您可以指定应用于材料属性或附加费输入参数的部分因子。因子包括 EC7、CIRIA C580 和 EN1997-1:2004。



多个趾层批量分析

Frew 允许您指定所需的趾层数量，通过这样做，您可以创建多个文件，其中包含不同级别的墙趾深度。这允许您比较不同趾层深度的墙的输出和性能。

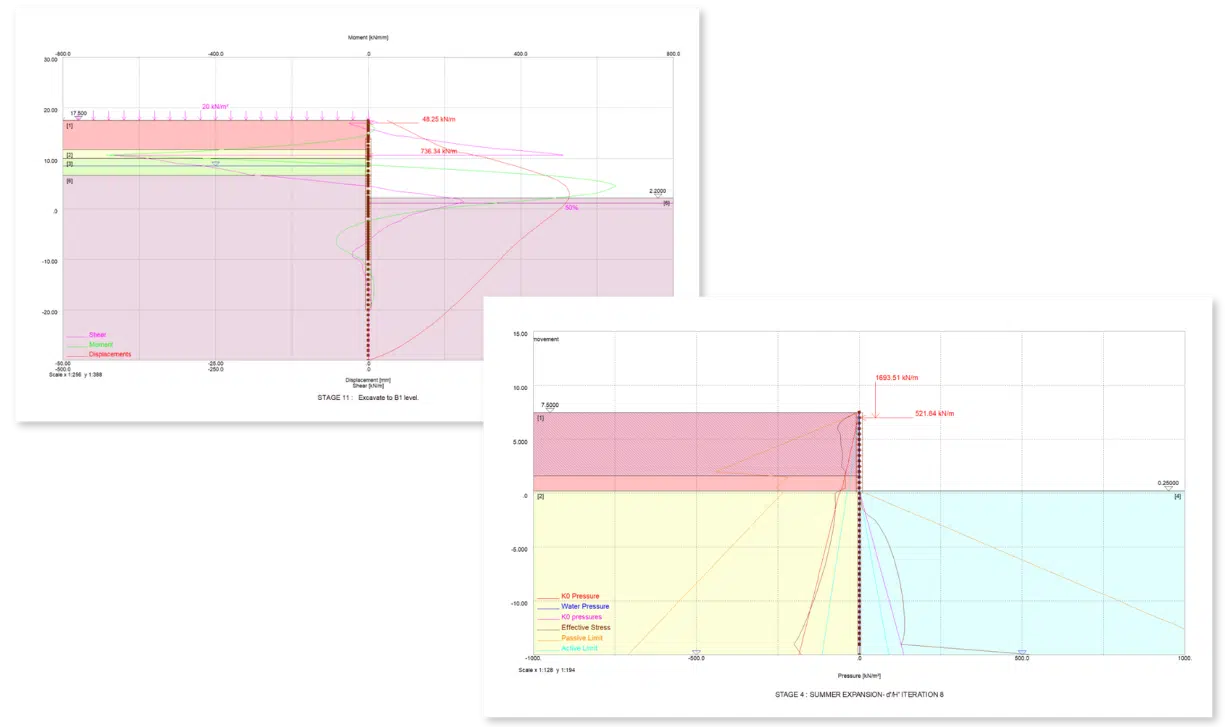

图形和表格输出

广泛的图形和表格输出选项允许您调查设计中使用的进一步计算以及报告中的图像。表格输出可以按阶段打印或导出到 Excel 进行分析。图形输出可以缩放，并且可以选择特定输出（例如位移或弯矩）。可以轻松查看结果的包络线。结果可以导出到 Microsoft Excel 进行后处理，并且已经通过现场数据和 FE 进行了广泛的验证。讨论在许多论文和 Ciria C580 中进行了介绍。






Oasys Frew 是新 Oasys 套装的一部分

岩土工程套件

Geotechnical Suite


Oasys Geotechnical Suites 将所有经过试验和测试的 Oasys Geotechnical 工具整合到一个折扣很大的套装中，比单独购买相同的程序便宜 25%。
