IFC Builder

简介

IFC Builder 是一款免费的 CYPE 应用，专为创建和维护建筑物的 IFC 模型而设计。

使用 IFC Builder 生成的建筑模型可以被各种声学和能源模拟应用以及与 BIMserver.center 连接的结构和机电分析应用导入。

该计划支持的工作流程

由于 IFC Builder 是一个连接到 BIMserver.center 平台的开放式 BIM 工具，因此它提供了不同的工作流程选项。

数据录入

免费建模/附带模板

  • 通过在 IFC Builder 中自由输入来定义建筑物的建筑元素。
  • 使用 IFC Builder 从 DXF-DWG、DWF、PDF 模板或图像（.jpeg、.jpg、.bmp、.wmf）定义建筑物的建筑元素。

自动导入：导入 IFC 格式模型


  • 导入包含建筑物几何形状的 IFC 格式模型。这使用户能够生成建筑物的平面图以及墙体、隔墙、楼板和开口（例如窗户和门）的几何形状。



数据输出
  • 将建筑模型导出为 IFC 格式。
  • 将使用 IFC Builder 生成的信息导出到 BIMserver.center 平台。这样，获得授权的项目参与者就可以查看建筑几何模型并将其导出到不同的程序，例如 CYPECAD、CYPETHERM EPlus、CYPESOUND、CYPEPLUMBING、CYPELEC Electrical Mechanisms、CYPELEC Distribution、CYPEGAS、CYPEHVAC、CYPEHVAC Radiant Floor、CYPELUX、CYPEFIRE、CYPEFIRE Hydraulic Systems 和 CYPETEL Wireless 等。

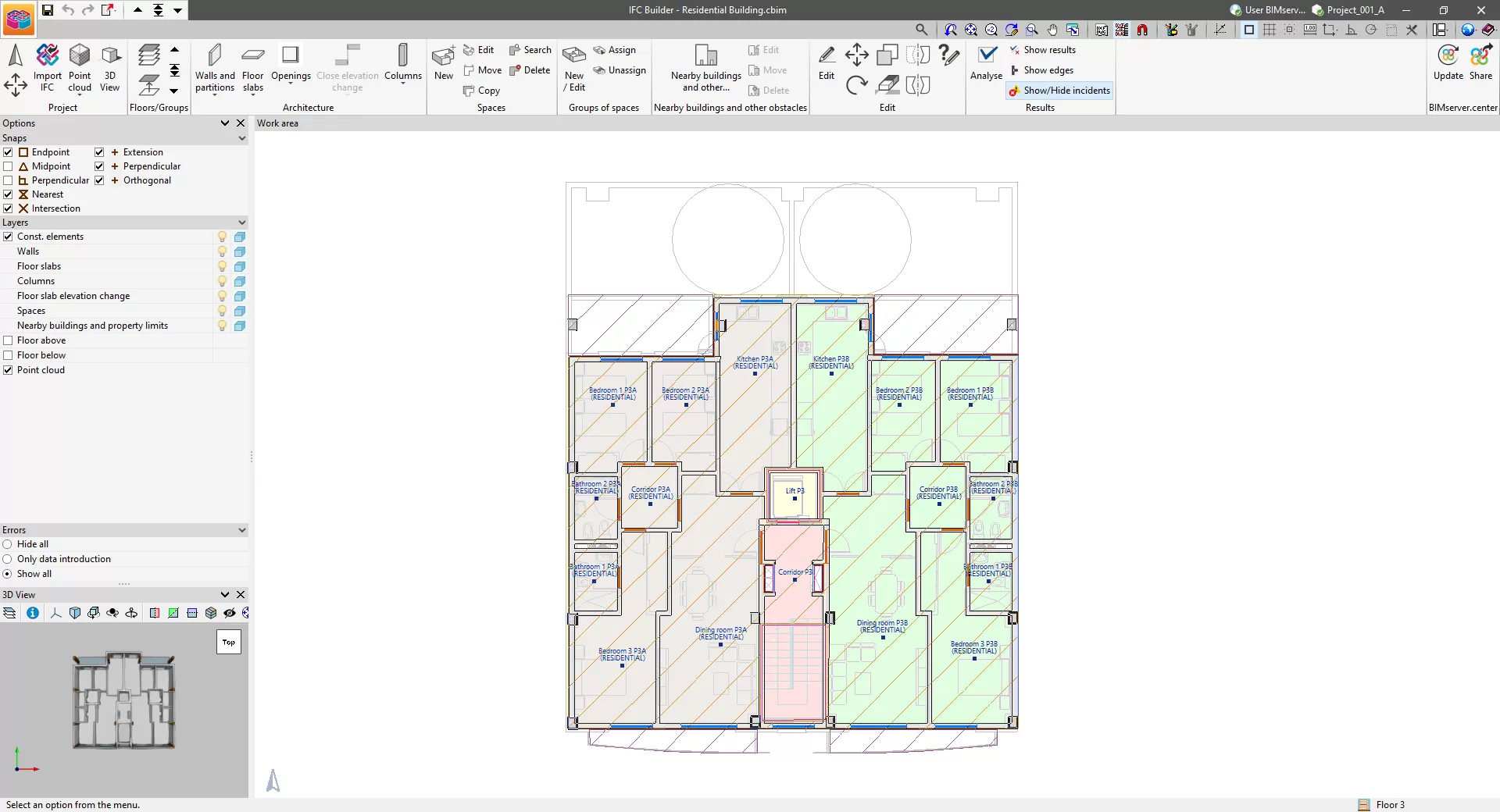

工作环境

IFC Builder 界面提供了一个工作环境，使建筑建模变得快捷方便。它采用可停靠窗口系统，可以根据项目需求进行自定义，从而调整工作空间。
程序界面显示以下内容：

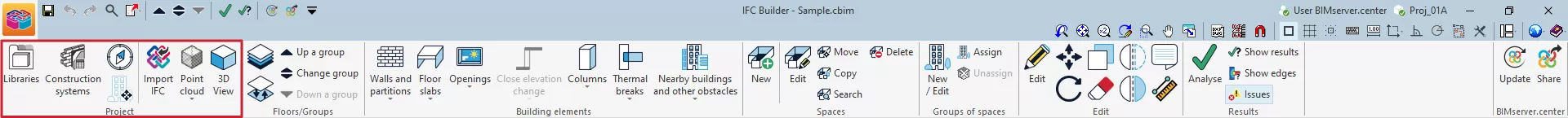

  • 顶部工具栏，包含用于管理项目特性、输入和编辑建筑构件、输入和分组空间、检查几何形状以及将模型导出到 BIMserver.center 的工具；

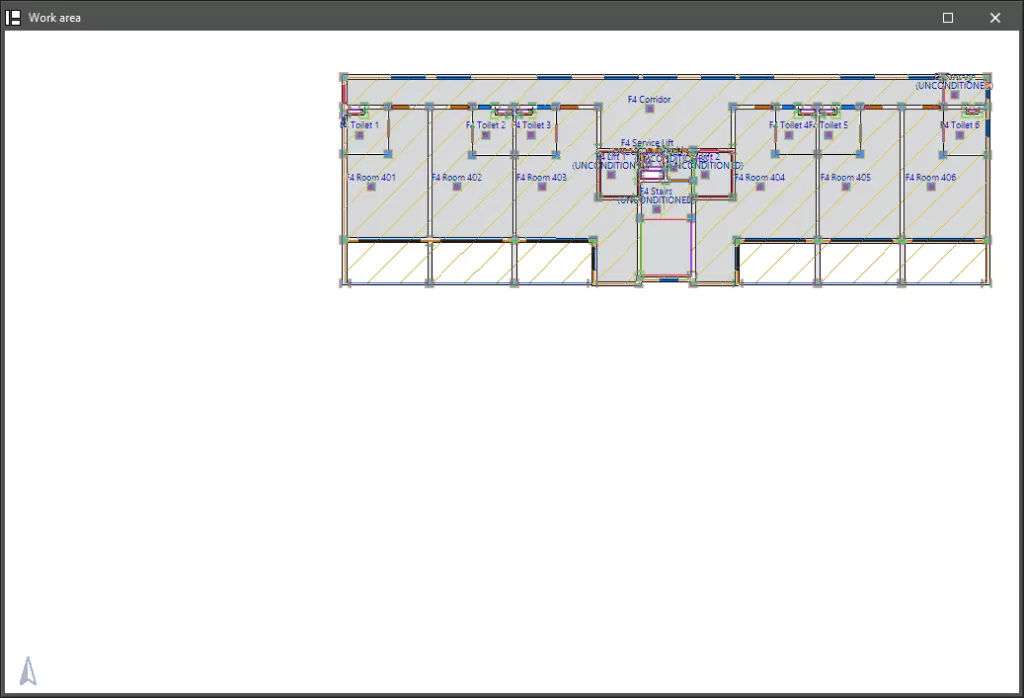

  • 屏幕右侧的建模区域，用于输入、编辑和逐层显示项目的所有元素；

  • 左侧的多个面板，包含用于配置模型中元素捕捉、管理图层可见性、隐藏或显示错误以及显示 3D 视图的工具。

明确项目的总体特征
以下选项位于主工具栏的“项目”组中：

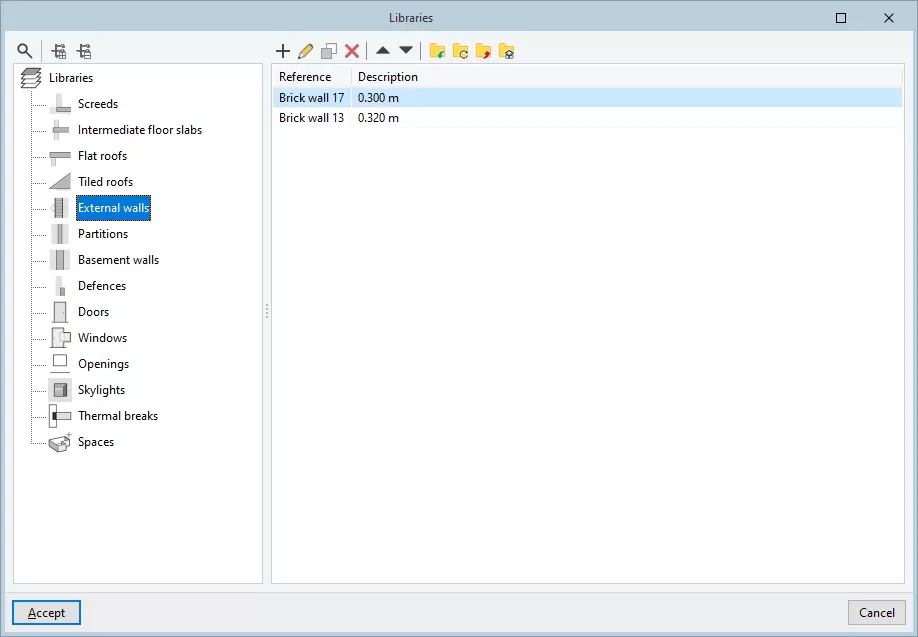

库

管理为模型组件定义的各种类型的库。

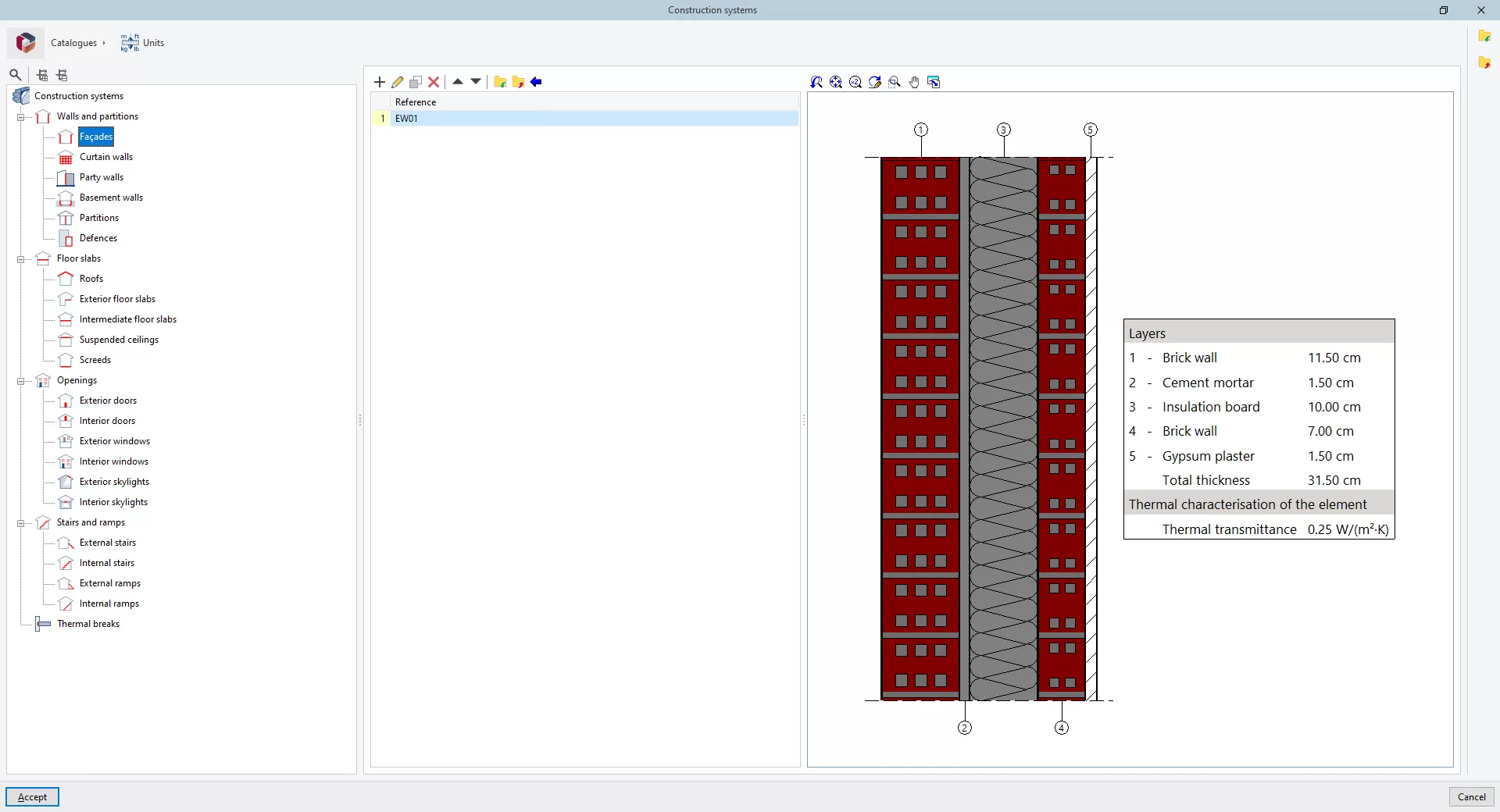

构建系统

定义模型组件的构建系统。它包括从制造商产品目录中下载和使用产品的功能。
方向

允许用户通过指定方向和北方来设置模型的方向。北方图标位于工作区的左下角。默认情况下，北方指向屏幕顶部。

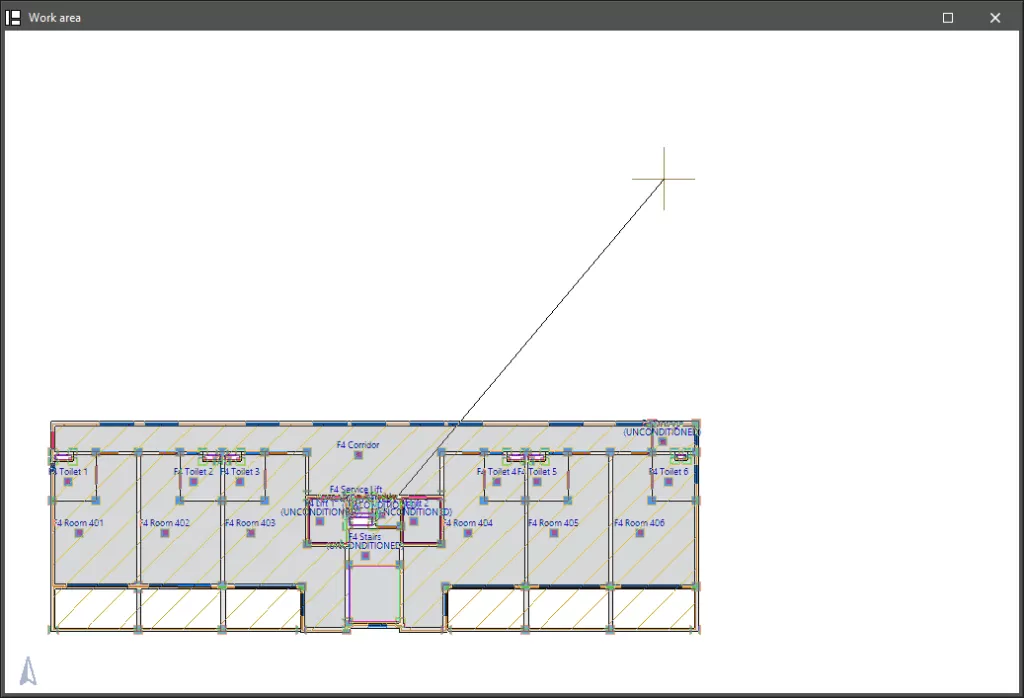

移动建筑物

将整栋建筑物（包括所有楼层）整体移动到指定坐标。
导入 IFC 文件

启动“自动输入 CAD/BIM 模型导入”助手。完成后，它会将模型中的几何图形替换为从 IFC 文件导入的几何图形。

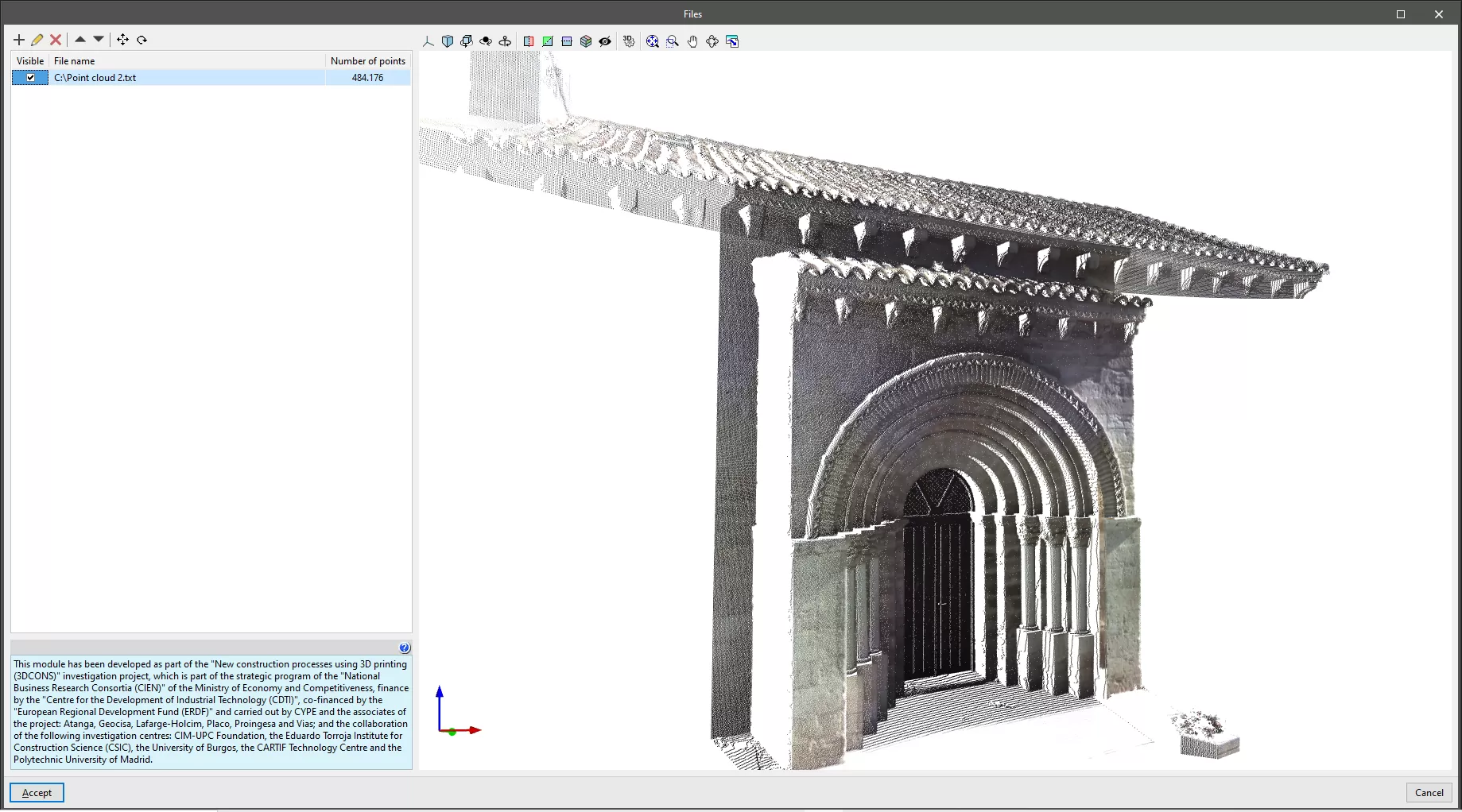

Point Cloud

导入并管理点云文件的可见性。

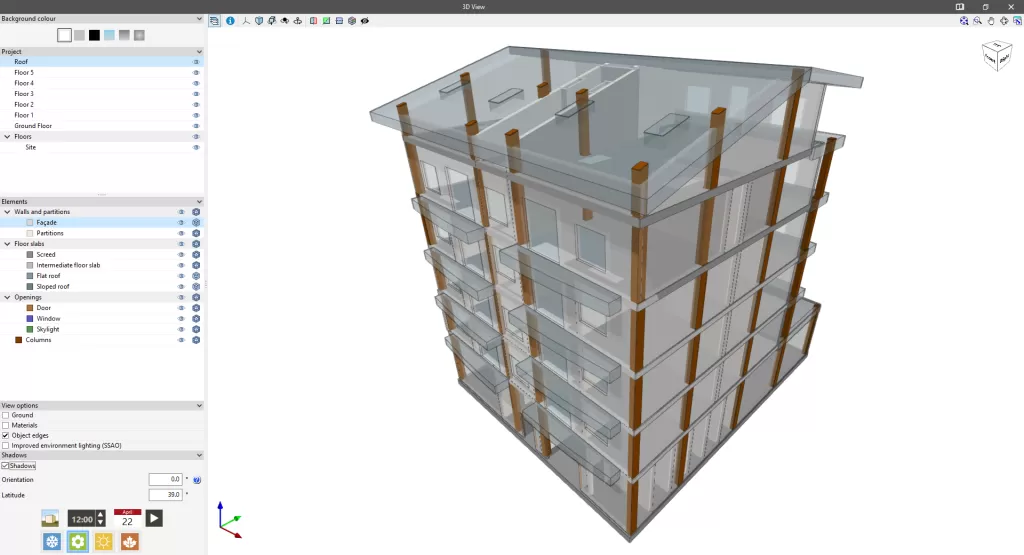

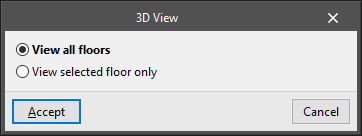

三维视图

显示模型的三维视图，用户可以选择：

  • 查看所有楼层

  • 仅查看选定楼层


  • 绘制楼层天花板（可选）

导入IFC文件的模型

在 IFC Builder 中创建新项目时，或者使用主工具栏“项目”组中的“导入 IFC”选项，用户可以导入由 CAD/BIM 程序（例如 Allplan®、Archicad® 和 Revit®）生成的 IFC 格式模型。这使得 IFC Builder 能够访问来自具有 BIM（建筑信息模型）技术的程序的数据，并自动整合建筑物的构造元素。
使用此选项时，程序将启动“自动输入. CAD/BIM 模型导入”助手，其中会显示以下数据定义顺序：

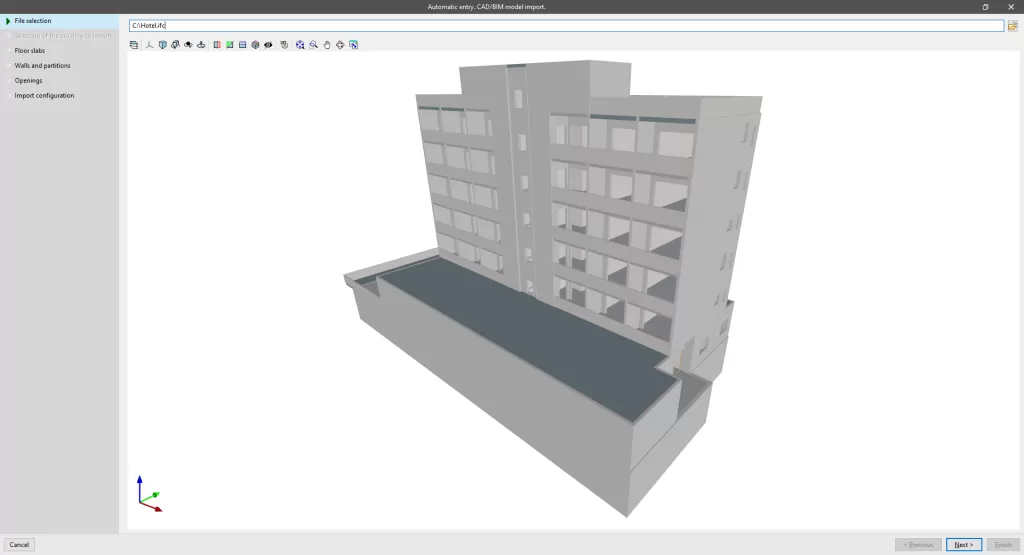

文件选择

允许从磁盘上的位置选择 IFC 文件。

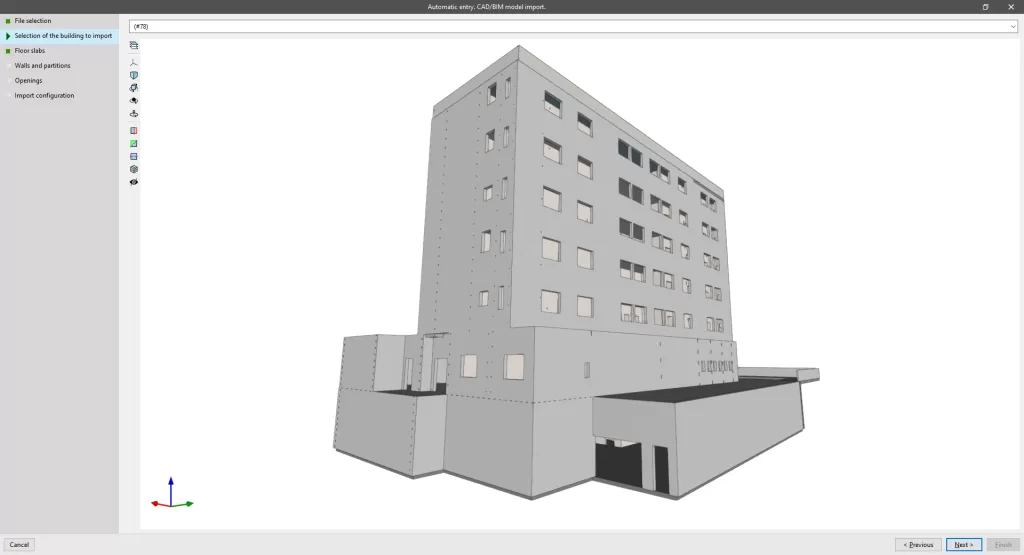

选择要导入的建筑物

如果 IFC 文件包含多个建筑物的信息，程序会要求用户选择要导入的建筑物。

此步骤中解析的 IFC 类如下：

  • IfcBuilding

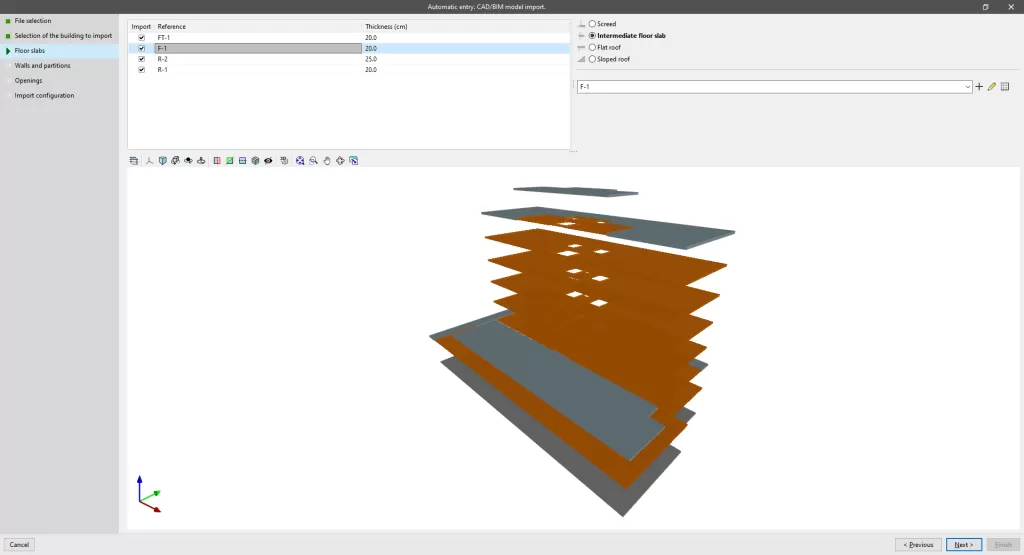

楼板

允许用户查看 IFC 文件中定义的楼板的参考信息和厚度，选择要导入的楼板，并在 IFC Builder 中创建和分配其类型。

此步骤中解析的 IFC 类如下：

  • IfcSlab

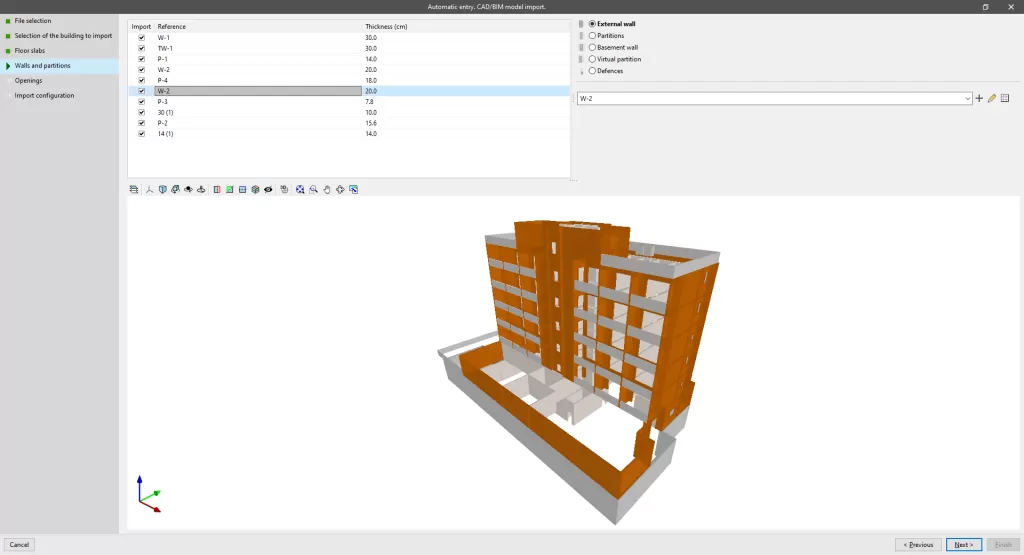

墙体和隔断

允许用户查看 IFC 文件中定义的墙体和隔断的参考信息和厚度，选择要导入的墙体和隔断，并在 IFC Builder 中创建和分配它们的类型。

此步骤中解析的 IFC 类如下：

      • IfcWall

  • IfcWallStandardCase

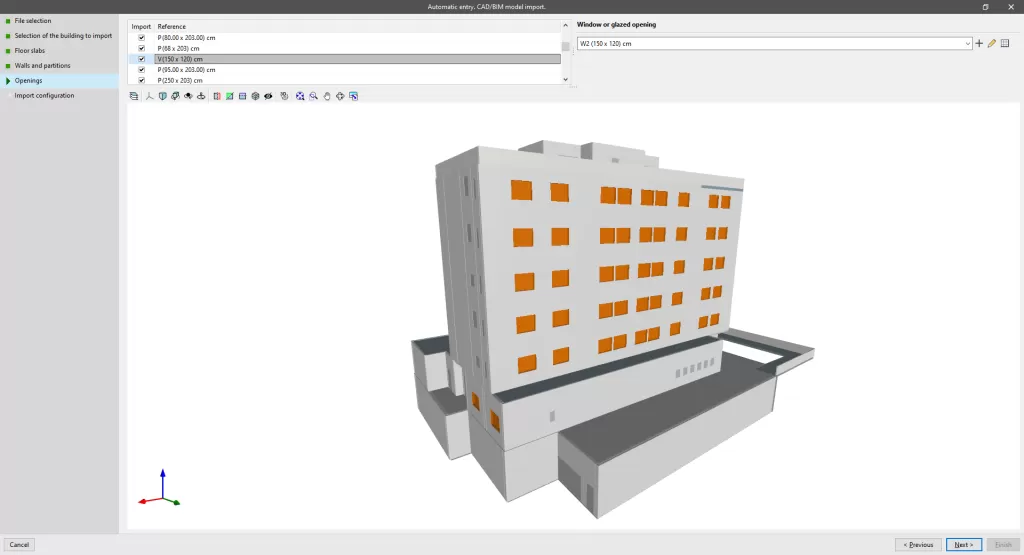

开口

允许用户查看 IFC 文件中定义的开口的参考信息，选择要导入的开口，并在 IFC Builder 中创建和分配其类型。

此步骤中解析的 IFC 类如下：

    • IfcDoor
    • IfcWindow

    • IfcOpeningElement

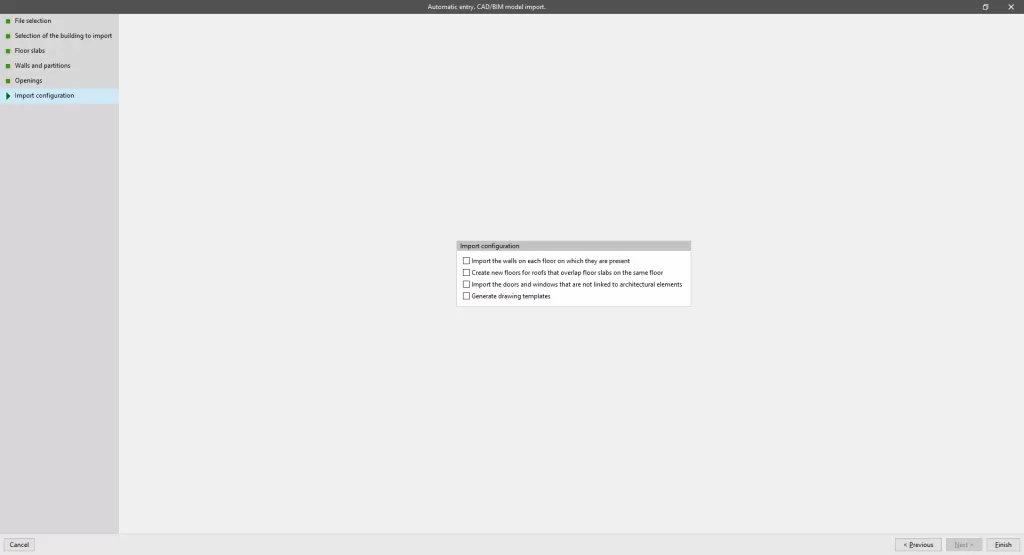

导入配置

允许用户启用以下导入配置选项：

  • 导入每层楼的墙体（可选）


  • 为同一楼层上与楼板重叠的屋顶创建新楼层（可选）


  • 导入未与建筑构件关联的门窗（可选）


  • 生成绘图模板（可选）
