StruBIM Shear Walls

描述

“StruBIM Shear Walls”是一款程序，用户可以使用它根据 ACI 318-11、ACI 318-14、NTC-RSEE 2017、Eurocode 2 和 Eurocode 8 规范设计和校核剪力墙。该应用程序已集成到 Open BIM 工作流程中。

“StruBIM Shear Walls”可从与其连接的 Open BIM 项目中导入剪力墙及其分析结果。利用这些数据，用户可以设计、编辑和校核不同剪力墙截面的钢筋。钢筋设计完成后，用户可以生成并导出结果。该程序提供钢筋描述报告、校核报告（摘要或扩展）以及结果的 3D 视图，显示抗力截面和相互作用面。
入门指南

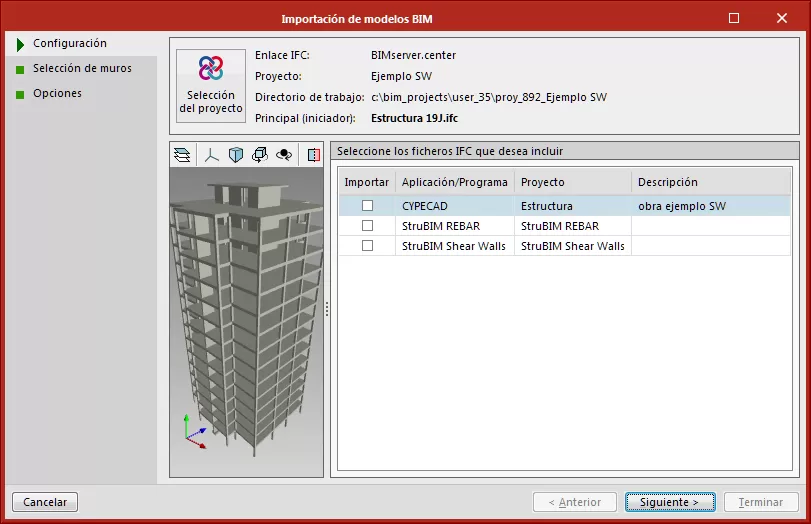

要开始使用“StruBIM剪力墙”软件，用户必须首先连接到BIMserver.center平台上的Open BIM项目。

“StruBIM剪力墙”软件将读取所选Open BIM项目中的文件，这些文件已由CYPECAD包含在BIM模型中（必须事先由CYPECAD导出到项目中）。

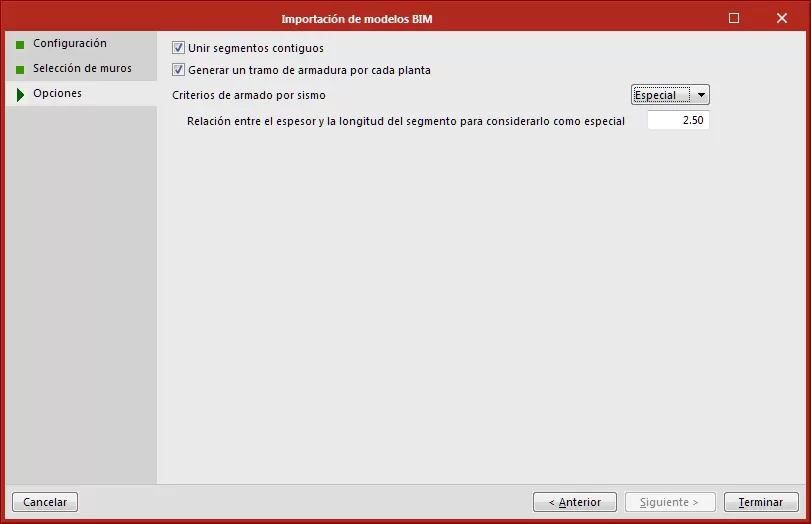

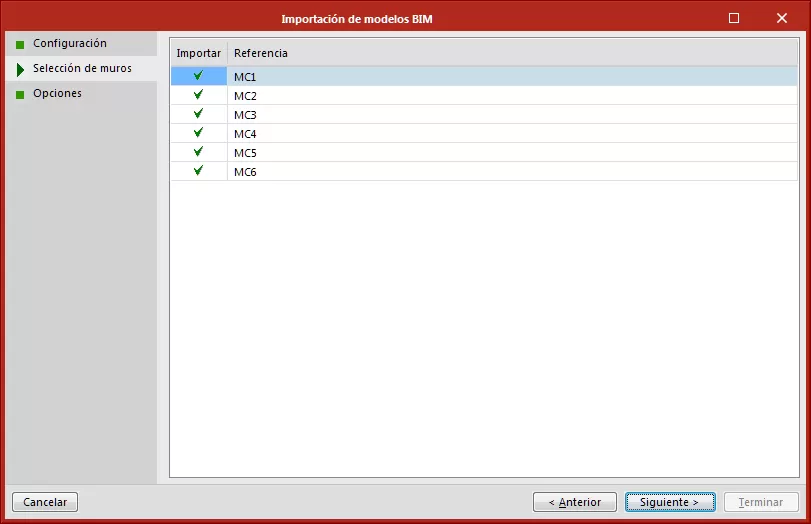

数据读取是选择性的，使用导入助手完成，用户可以在其中选择要导入的剪力墙。此外，还提供其他导入选项：

连接相邻段

按楼层生成钢筋跨度

结构体系

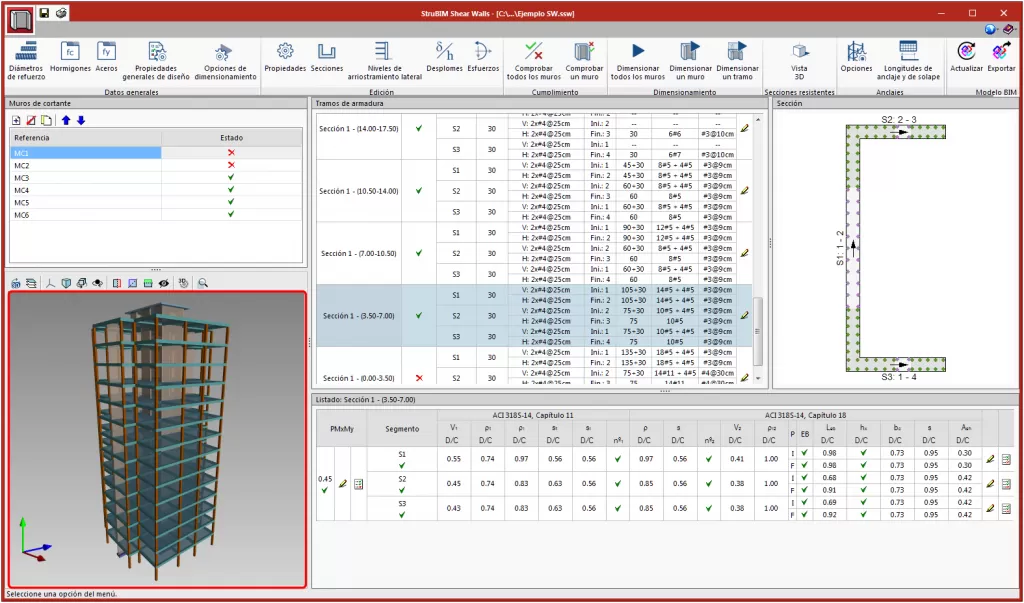

工作区

工具栏位于工作区顶部。

工具栏下方（工作区左上角）是已从 Open BIM 项目导入的剪力墙列表。

每个剪力墙的截面信息显示在该列表的右侧。每个截面或跨度由一系列钢筋段组成，程序会对这些钢筋段进行检查和设计，用户也可以进行编辑。屏幕上会显示每个选定剪力墙的截面和跨度信息。

在跨度列表的右侧，程序会显示墙体截面及其钢筋段。

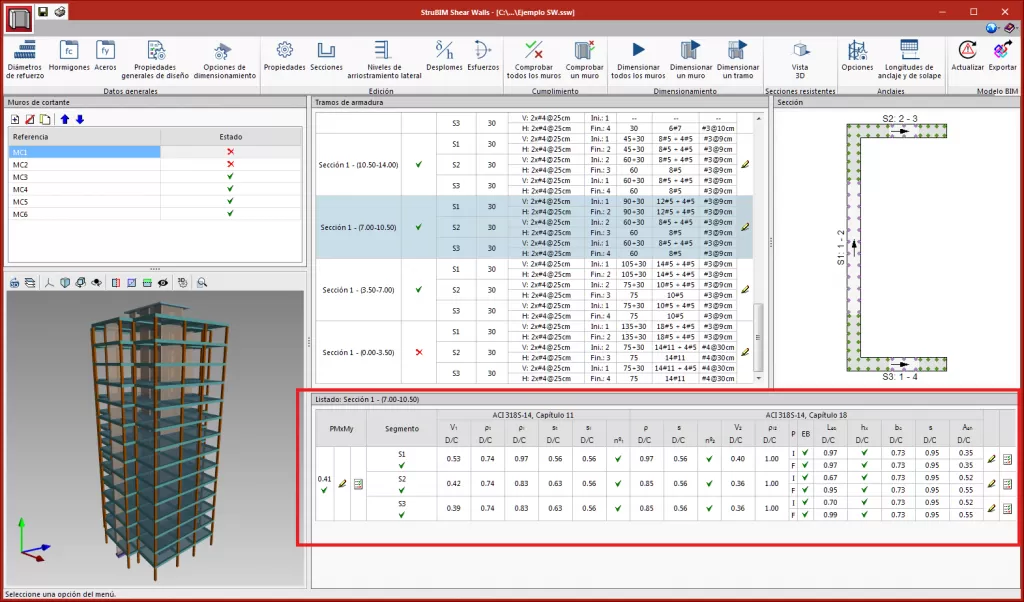

屏幕底部显示的是包含所选钢筋跨度检查结果的表格。用户可以从该表格访问检查结果（针对钢筋段的常规要求）和详细的检查报告。

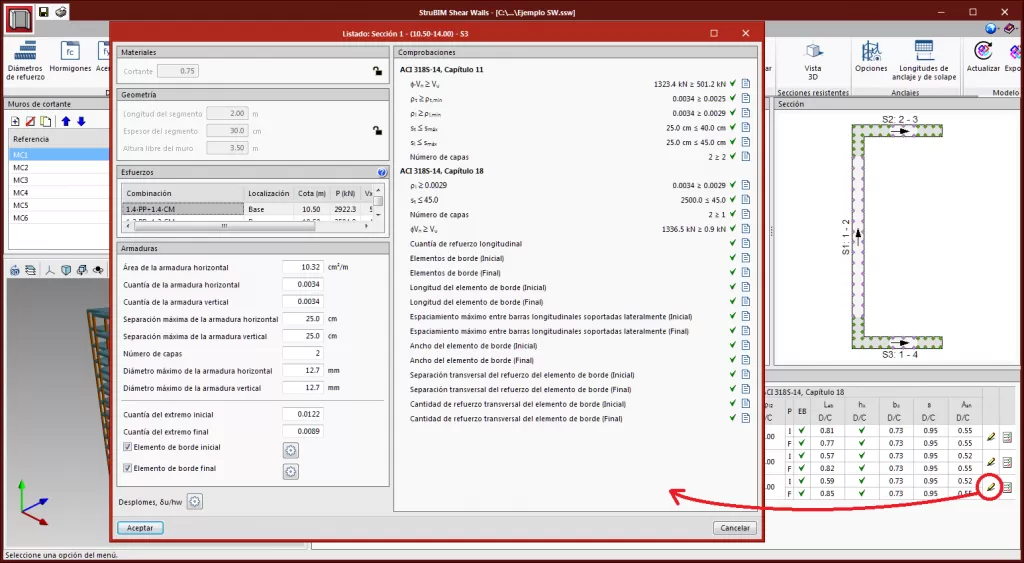

检查编辑窗口允许用户编辑检查的输入数据。
程序执行的各项检查结果会在论证报告中详细列出。

屏幕左下角会显示项目的三维视图，其中包含所有已导入的模型。

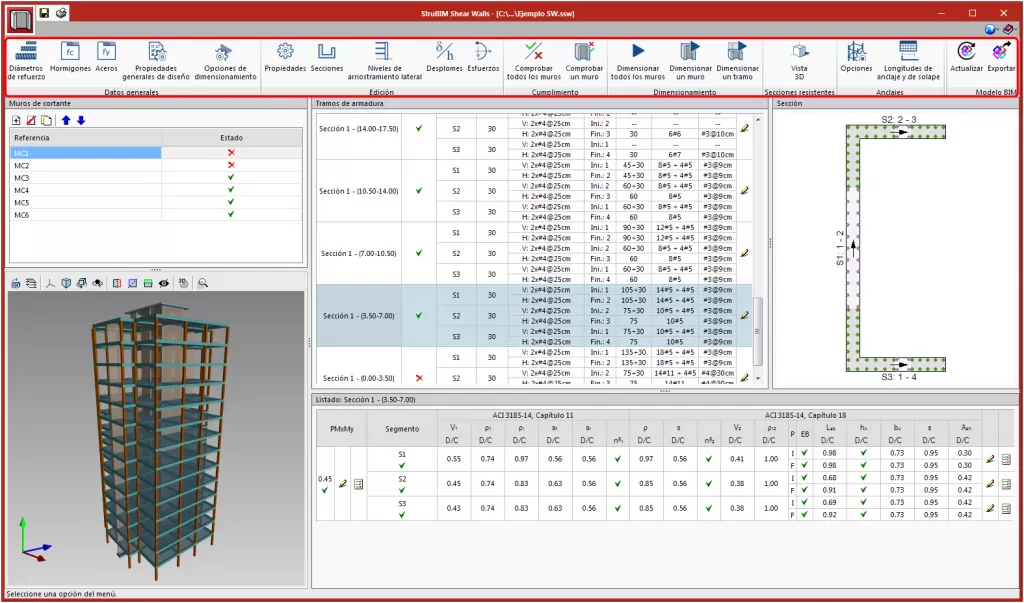

工具栏

工具栏（位于屏幕顶部）包含一系列工具，这些工具按不同部分进行组织：


  • 常规数据

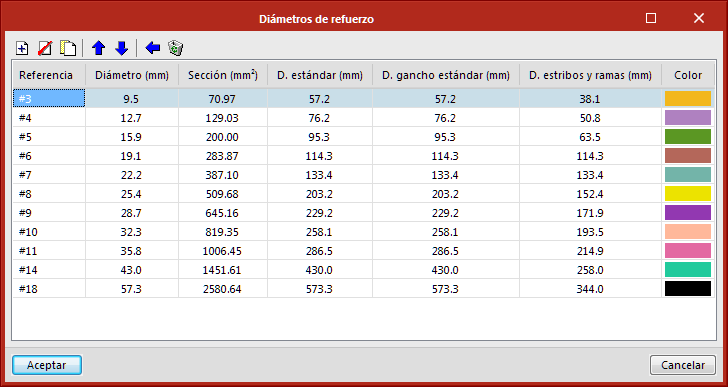

  • 钢筋直径


此工具显示一个包含可用钢筋的库，用于定义钢筋。用户必须为每种钢筋定义参考编号、直径、截面、内弯直径和表示颜色。

  • 混凝土

用户可以编辑和配置混凝土类型。

  • 钢材

显示钢材库。

  • 常规设计属性


使用此工具，用户可以定义墙体的结构体系、抗力折减系数和几何保护层厚度。

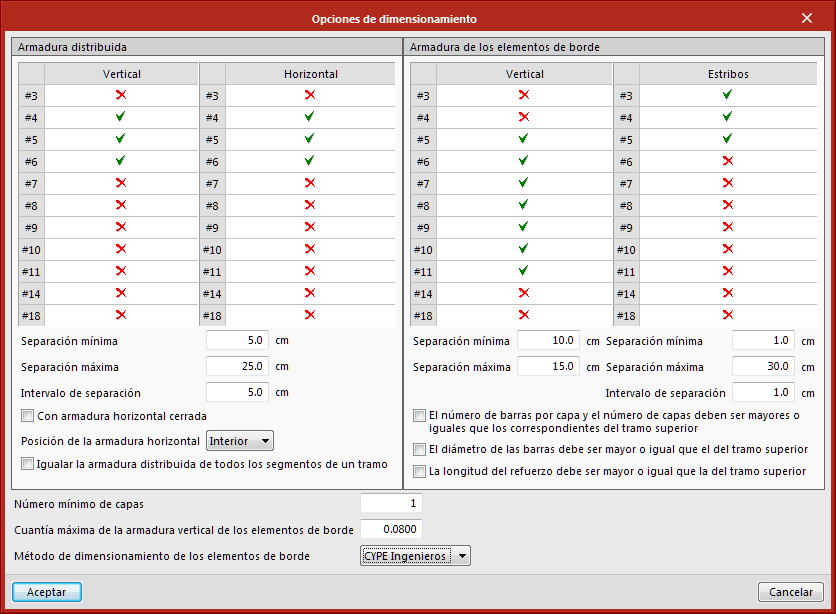

  • 设计选项


用户可以在此处配置墙体钢筋的设计。

编辑
此部分包含可用于从列表中选择的剪力墙的工具。使用这些工具，用户可以编辑为“StruBIM 剪力墙”生成的 CYPECAD BIM 模型（墙体几何形状、受力、倾斜角度和支撑层级）。

  • 属性


此工具允许用户编辑混凝土类型、水平钢筋和垂直钢筋的钢材规格，并选择结构体系（“特殊结构墙”或“普通结构墙”）。

  • 截面

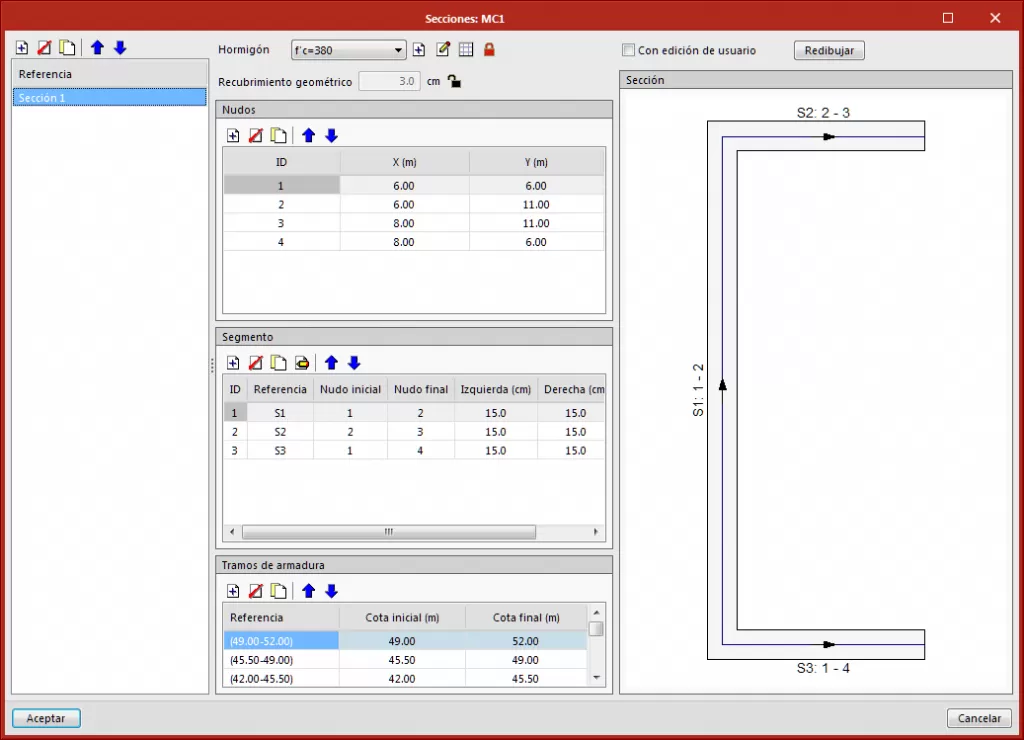

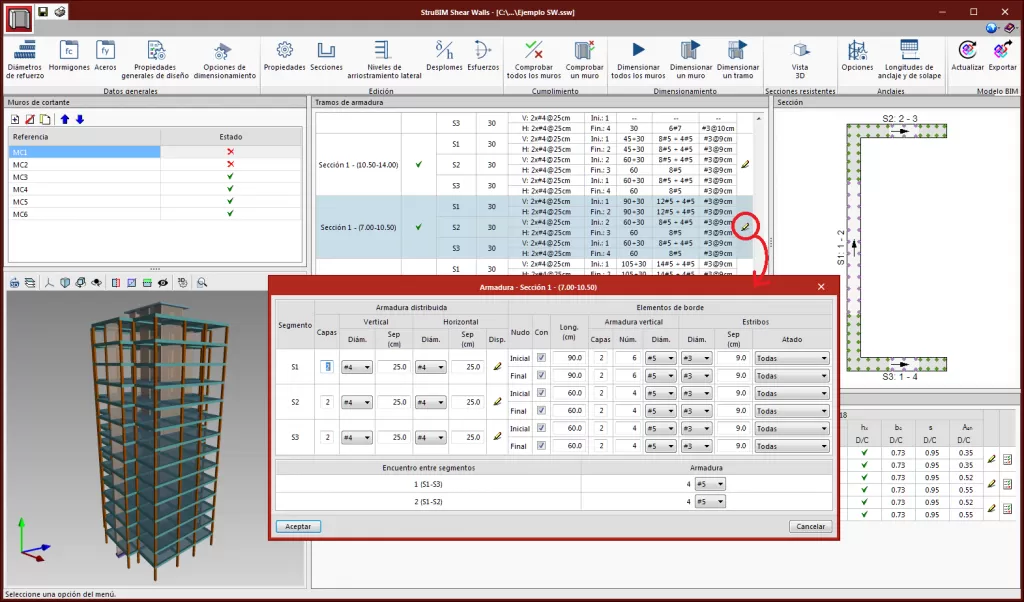

此工具打开“截面”面板，用户可以在其中编辑构成墙体各截面的几何形状和钢筋跨度。

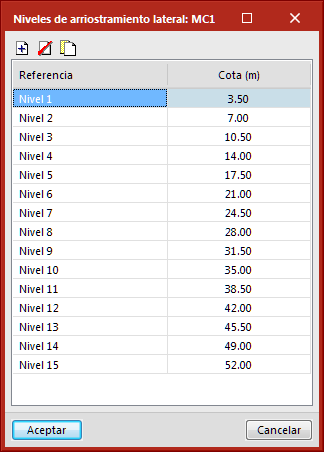

  • 支撑标高


显示墙体支撑标高。

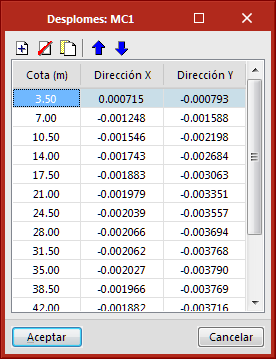

  • 倾斜角度


显示墙体的倾斜角度。

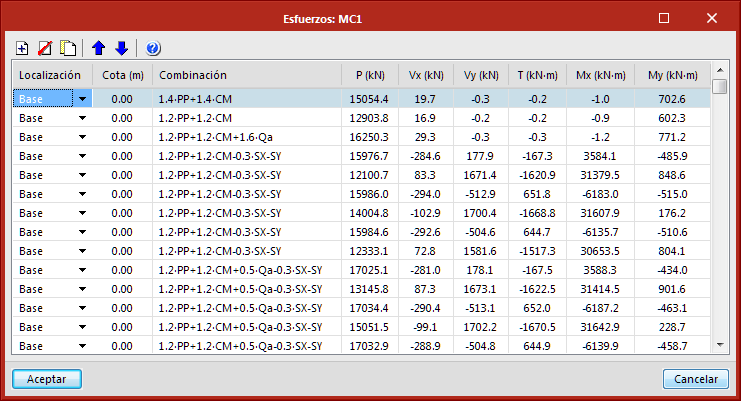

  • 受力


显示作用于墙体的各种力及其组合。

  • 检查

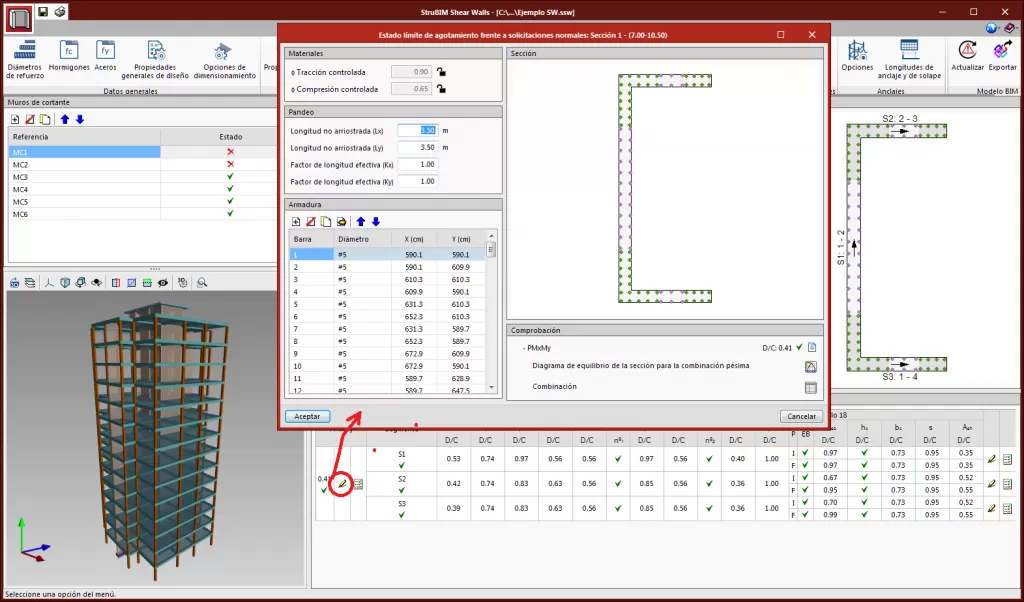

程序将检查并设计每个钢筋跨。钢筋跨由一个或多个墙段组成。程序会对作用于墙体的常规力进行检查。对于每个墙段，程序会根据 ACI 318-14 规范第 11 章和第 18 章的规定，进行剪力、最小钢筋面积、最大间距和边缘构件的检查。


  • 检查所有墙体


检查所有墙体的所有钢筋跨。

  • 检查单面墙


检查单面墙的所有钢筋跨。

  • 设计

设计选定的钢筋跨、选定的墙体或所有墙体。

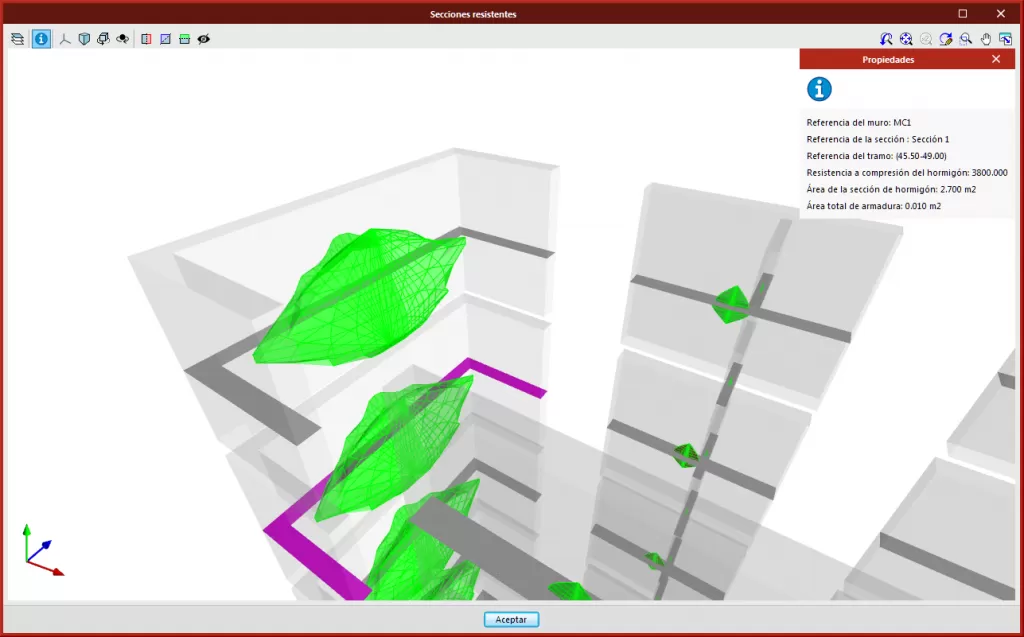

  • 抗力截面


  • 三维视图


该程序提供三维结果输出，以便用户查看剪力墙的相互作用图和抗力截面。用户可以在此视图中查阅这些构件的数据。

  • 锚固


每个截面所需的钢筋可以从“StruBIM剪力墙”导出到BIM模型。钢筋导出文件中包含钢筋选项以及本节中定义的锚固长度和搭接长度等数据。


  • 选项

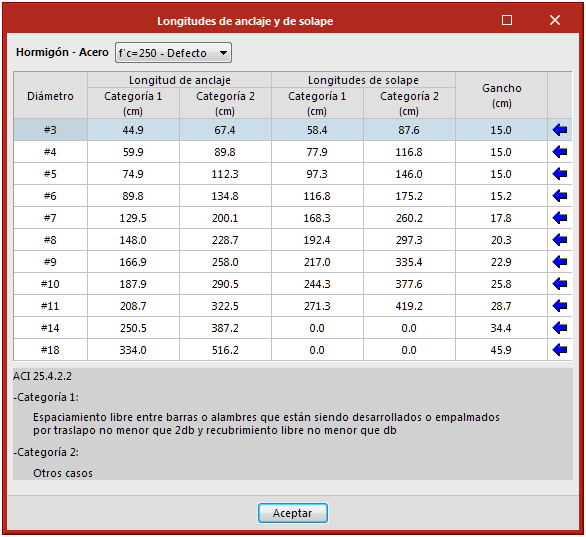

  • 锚固长度和搭接长度


  • BIM模型


  • 更新

使用BIM模型中的更改更新项目。

  • 导出

将每个跨度的钢筋及其选项、锚固长度和搭接长度导出到Open BIM项目。
