StruBIM Steel

简介

StruBIM Steel 是一款用于进行结构钢详图设计的软件。该软件包含多种工具，可用于建模或导入 BIM 模型，并允许用户精确定义详图所需的所有元素，例如截面、板材、螺栓、焊缝和锚栓。最终，该软件会生成 DSTV 格式的制造文件。
程序支持的工作流程

由于 StruBIM Steel 是一款开放式 BIM 工具，并已连接到 BIMserver.center 平台，因此它提供了多种工作流程选项。

  • 直接在 StruBIM Steel 中建模钢结构

  • 导入使用 CYPECAD 设计的钢结构

  • 导入使用 CYPE 3D 设计的钢结构

  • 导入 IFC 格式的钢结构模型

  • 通过 StruBIM 上传器导入使用其他工具开发的结构

  • 从 ETABS® 生成的 XML 文件导入结构

  • 从 SAP2000® 生成的 XML 文件导入结构

Note:
除了上述各种功能外，StruBIM Steel 的连接建模选项还包含了与 CYPE Connect 相同的工具。这使得两个程序之间能够进行另一种有趣的交互：用户可以将 CYPE Connect 中创建的连接保存到本地用户库，然后将其导入 StruBIM Steel，反之亦然。

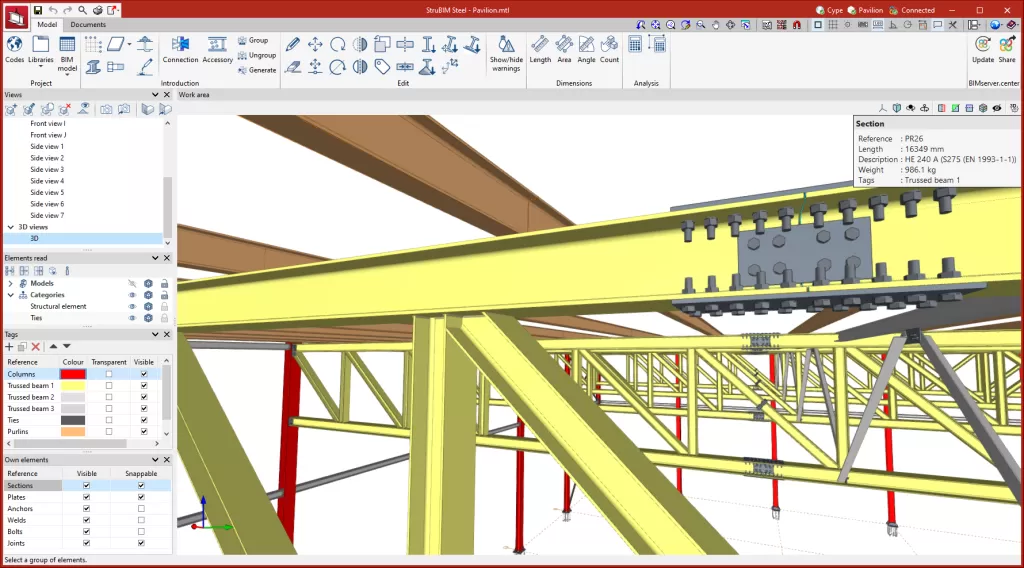

工作环境

StruBIM Steel 的工作环境与其他 CYPE 建模工具类似，采用可停靠窗口系统，用户可根据项目需求自定义工作区。

屏幕左上方有两个独立的选项卡：“模型”和“文档”。

建模区域位于启动屏幕的右侧，所有项目元素都在此处输入、编辑和以 3D 形式可视化。

主工具栏包含的功能因“模型”或“文档”选项卡而异。您可以创建项目库、输入或编辑元素、测量模型元素、分析连接，以及对图纸进行编号和管理。

左侧包含用于定义项目视图、管理读取元素的视图、标签和元素本身的主要工具。

定义项目特征

定义项目参数：

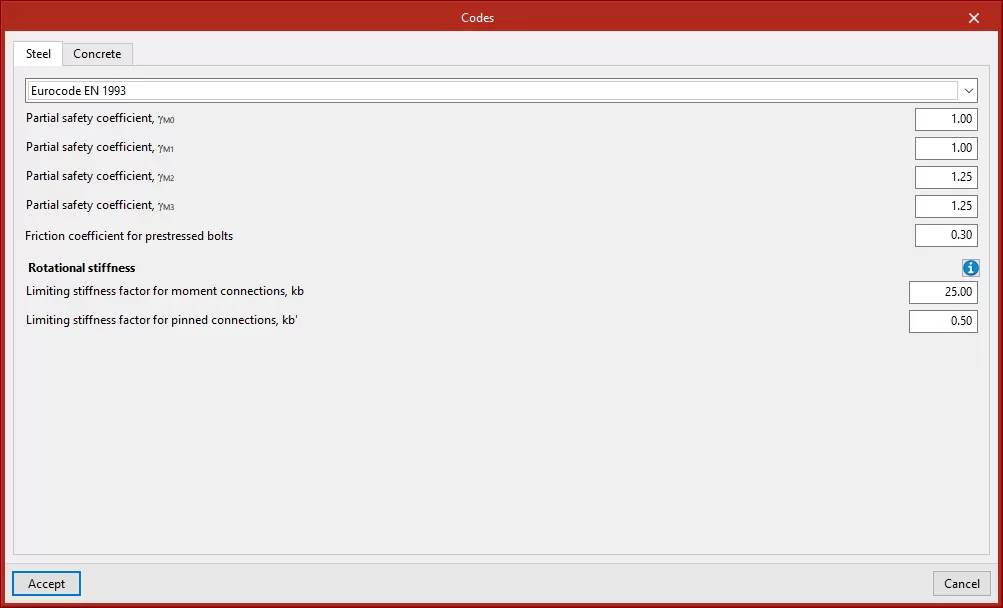

选择连接分析中使用的代码

除了在 StruBIM Steel 中进行连接细节设计外，该程序还允许用户使用 CYPE Connect 分析连接。CYPE Connect 可与 StruBIM Steel 配合使用，前提是这两个程序都包含在许可证中。在这种情况下，用户可以在“规范”窗口中选择不同项目材料的设计规范。

程序中可用的代码

更多信息:
您可以点击此链接查看CYPE项目中包含的各种代码。

材料库

StruBIM Steel 允许通过以下库保存项目中使用的材料的特性：

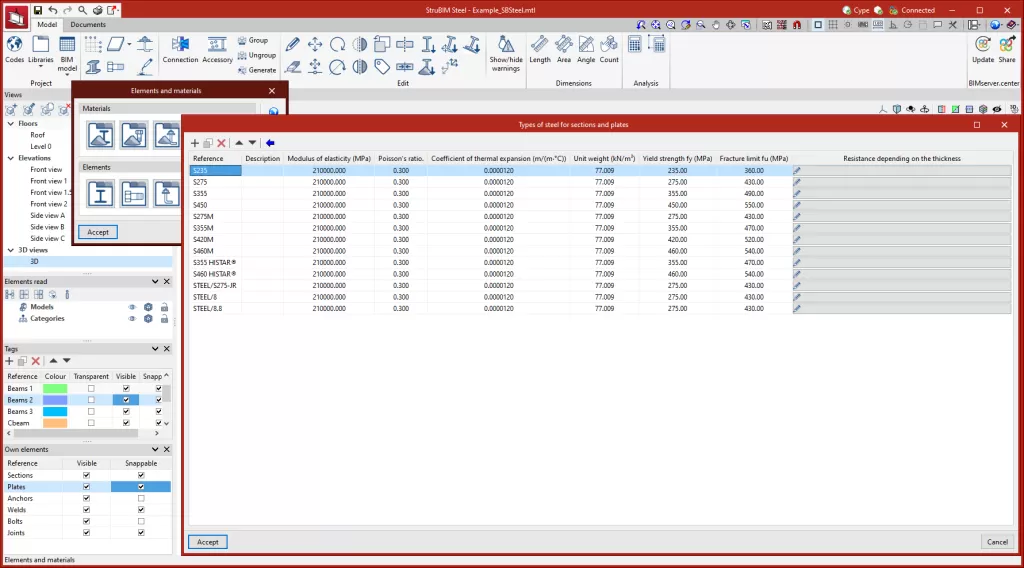

型材和板材用钢材类型

项目型材和板材制造所需的钢材信息可通过输入钢材编号、描述、弹性模量、泊松比、热膨胀系数、单位重量、屈服强度和断裂极限等参数保存到程序库中。此外，还可以根据材料厚度详细说明强度标准。

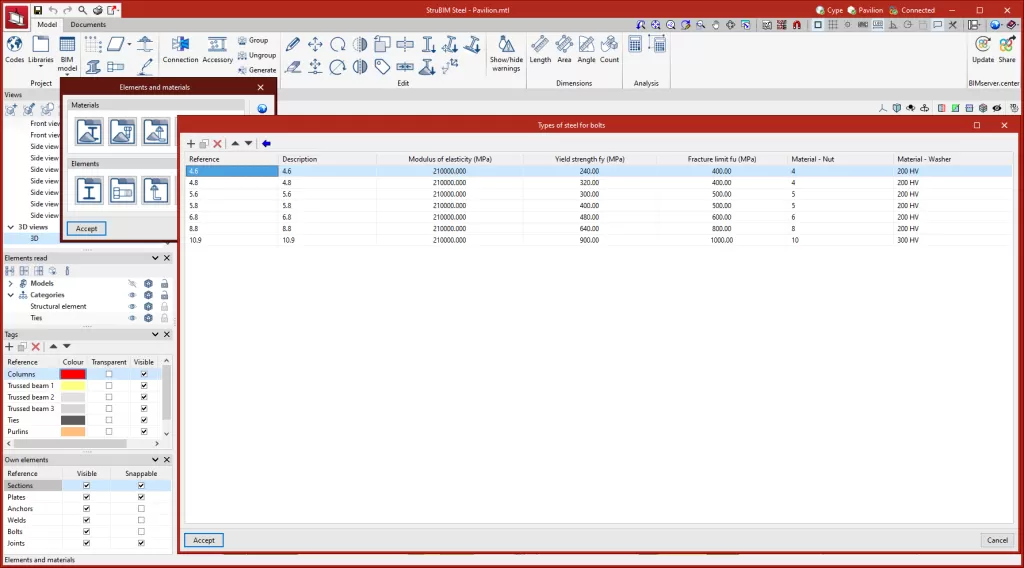

螺栓用钢材类型

项目螺栓所需的钢材信息可通过输入钢材编号、描述、弹性模量、泊松比、热膨胀系数、单位重量、屈服强度和断裂极限等参数保存到程序库中。此外，还可以根据螺母和垫圈的材质详细说明强度标准。

锚栓用钢材类型

项目锚栓所需的钢材信息可通过输入钢材编号、描述、弹性模量、泊松比、热膨胀系数、单位重量、屈服强度和断裂极限等参数保存到程序库中。还可以选择详细说明螺母和垫圈的材质。

混凝土类型

所用混凝土的类型也可以保存到程序库中。为此，必须输入混凝土的参考编号、描述、抗压强度、最大应力下的抗压应变以及极限抗压应变。
StruBIM Steel 允许通过以下库保存项目中使用的材料的特性：
构件库

StruBIM Steel 允许用户通过以下库保存项目构件的特性：

StruBIM Steel permite guardar las características de los elementos del proyecto a través de las siguientes bibliotecas:

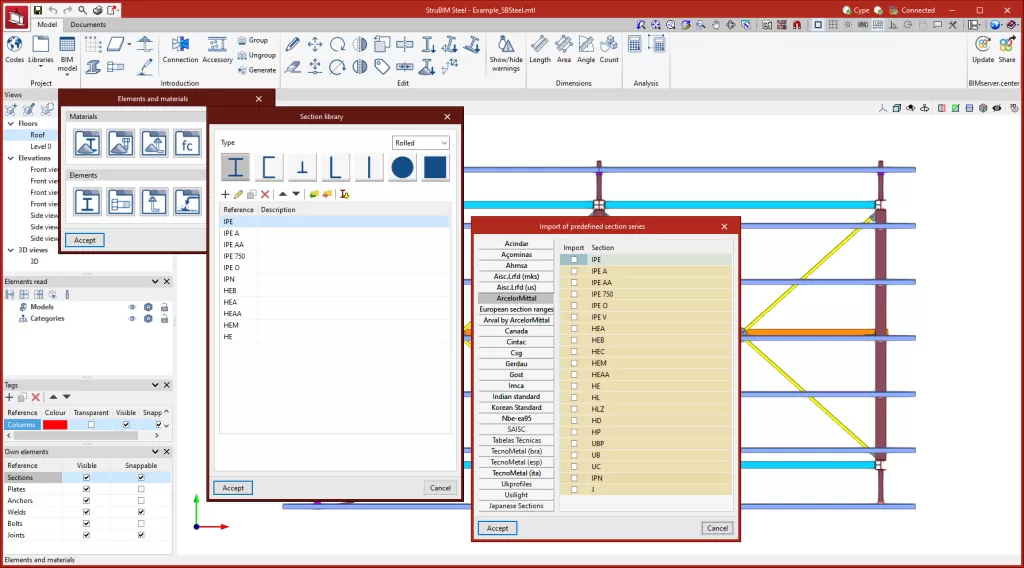

截面库

StruBIM 钢结构截面库允许用户输入各种类型的轧制、钢筋、冷弯型钢和管状钢截面。除了手动输入截面外，StruBIM Steel 还允许用户从包含来自众多国家/地区的规范和制造商的庞大截面库中检索信息。
注意：

如果用户采用的工作流程包含从 CYPECAD 或 CYPE 3D 中创建的 BIM 模型导入结构，StruBIM Steel 会自动导入截面并将其添加到项目库中（前提是这些截面与程序兼容）。

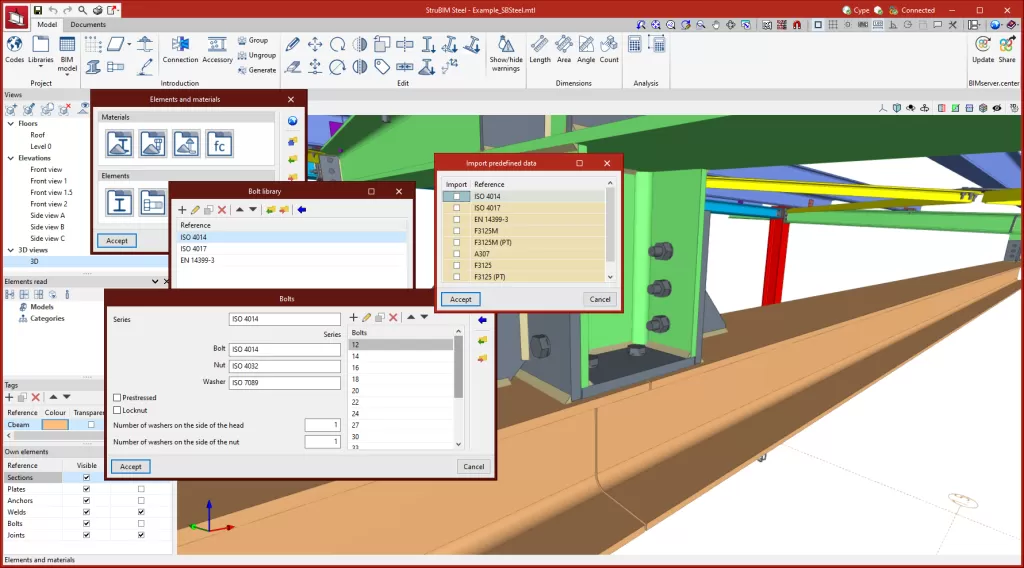

螺栓库

StruBIM Steel 螺栓库允许用户根据不同的几何特征存储一系列螺栓。每个系列还可以通过输入参考编号、是否带有锁紧螺母、是否预应力以及垫圈数量等信息进行分类。除了手动输入螺栓外，StruBIM Steel 还拥有一个包含众多国家/地区标准的庞大螺栓库。
