StruBIM嵌入式墙体

StruBIM Embedded Walls

简介
StruBIM Embedded Walls 是一款用于设计和检查建筑和公共工程中不同类型的嵌入式墙体（隔墙、桩式挡土墙、微型桩式挡土墙、钢桩墙和通用嵌入式墙）的应用程序。
工作环境
StruBIM Embedded Walls 的工作环境与其他 CYPE 程序类似。

屏幕左下方有两个独立的选项卡：“数据输入”和“钢筋”。

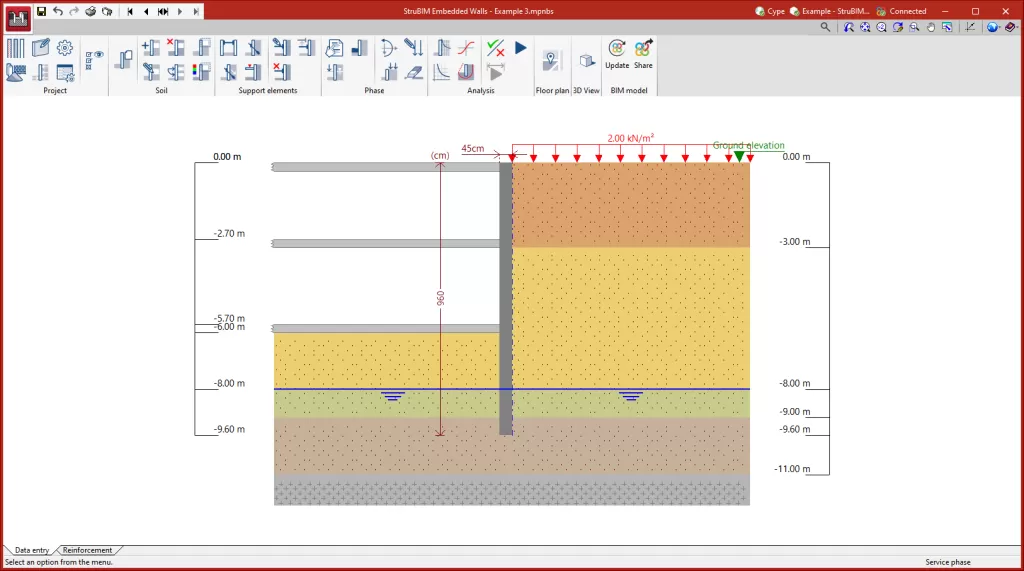

工作区位于屏幕中央，显示项目特性，例如土层、地下水位、岩土层以及回填土和填充土体中的所有荷载类型，以及几何形状。

主工具栏中的“数据输入”选项卡和“钢筋”选项卡包含不同的功能。用户可以配置项目、土体或支撑构件的数据和特性，以及输入荷载并分析或设计墙体。
Assistant
当开始一项新工作时，程序会允许用户使用助手根据少量连续参数描述工作内容。

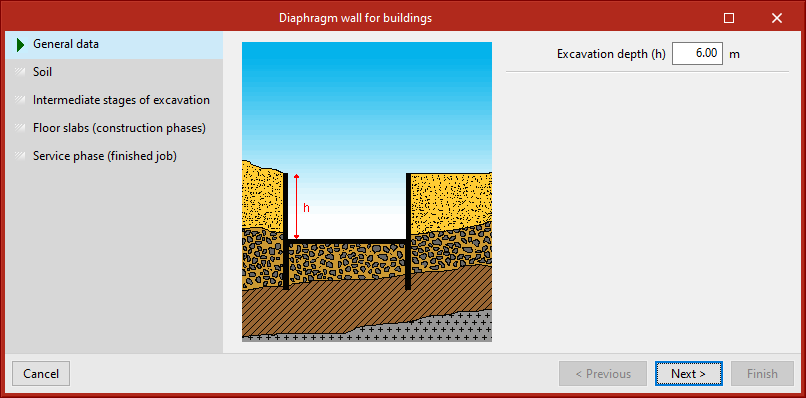

建筑物地下连续墙
单层或双层地下室建筑物地下连续墙

定义项目特征

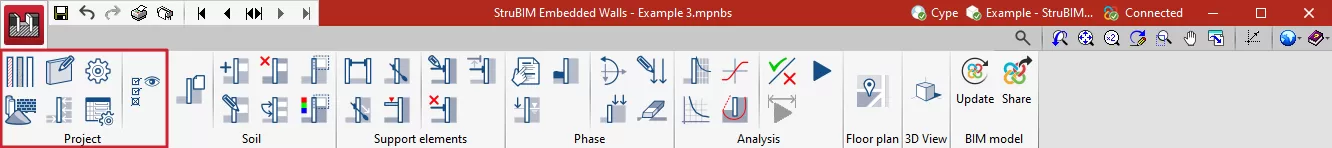

在主工具栏的“项目”组中的“数据输入”选项卡中，可以定义以下项目数据：


可用选项包括：


类型：

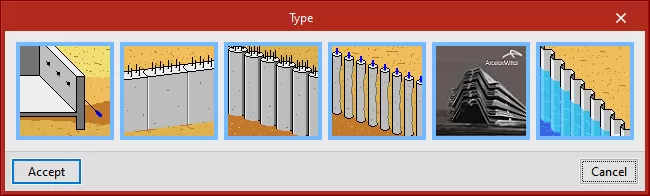

可选择嵌入墙的类型，可以是通用墙体、地下连续墙、桩式挡土墙或小型桩式挡土墙。

常规数据：

允许您根据所选类型配置嵌入墙体的几何形状。

选项：

允许用户选择分析中要应用的选项，例如安全系数。

材料：

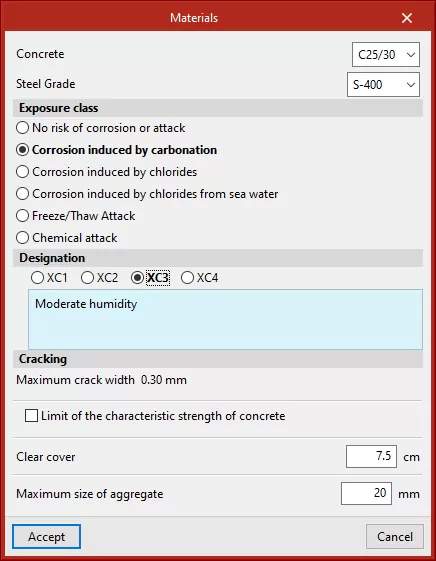

允许用户根据所选嵌入墙体的类型定义材料。

荷载：

允许用户根据所选嵌入墙体的类型定义荷载。

钢筋表：

允许用户创建、修改或使用程序中包含的钢筋表。

显示：

允许用户选择要在工作区中显示的土层尺寸和信息。

Codes available in the program

More information:
A wide range of codes included in CYPE's programs can be found at this link.
Note:
To change the applied codes, select the "Codes" option in the globe icon at the top right of the program.

土壤

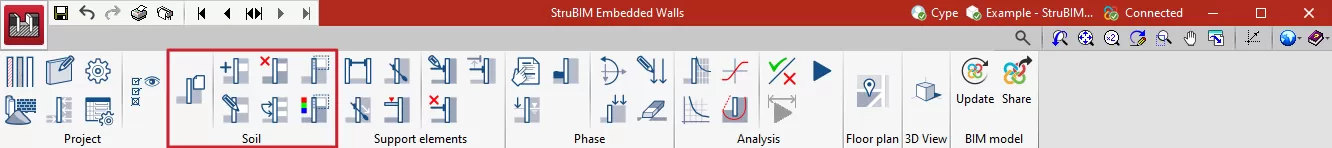

在主工具栏的“土壤”组中的“数据输入”选项卡中，可以定义土壤特性：

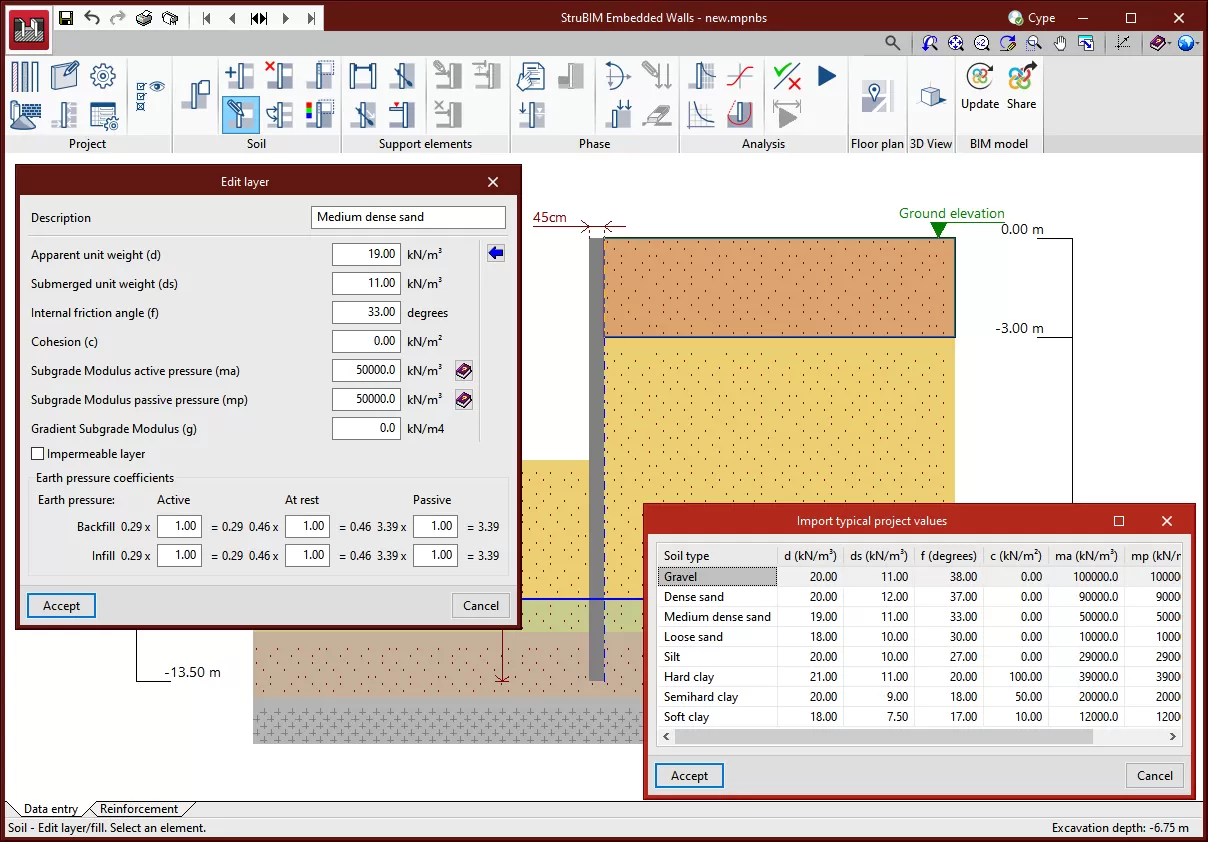

用户可以利用从常用土体库中获得的特性，建立不同厚度的土层。用户还可以添加自定义土体。

可以分阶段在填方中定义护堤，在回填中定义开挖。

可以指定地下水位和岩石土层。程序还允许用户定义不透水土层，以考虑到可能存在渗透性差异很大的土层。
可用选项包括：

常规数据：
包含土壤数据（特性、岩石和地下水位等）以及填充物和回填物的填充数据。
新建土层：
允许用户通过输入深度和特性对土壤进行分层。
编辑土层/填充物
修改任何类型土层或填充物的特性。
删除土层：
允许用户删除一个或多个土层。
复制土层：
允许用户复制土层及其特性。
编辑土层/填充物剖面线
修改任何类型土层或填充物的绘图剖面线。
编辑土层/填充物颜色：
修改任何类型土层或填充物的绘图颜色。
支撑元素

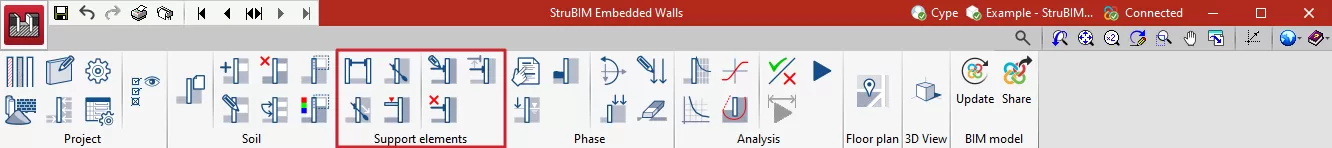

在主工具栏的“数据输入”选项卡中，可以定义墙体的特性：
可用选项包括：

新建支撑：

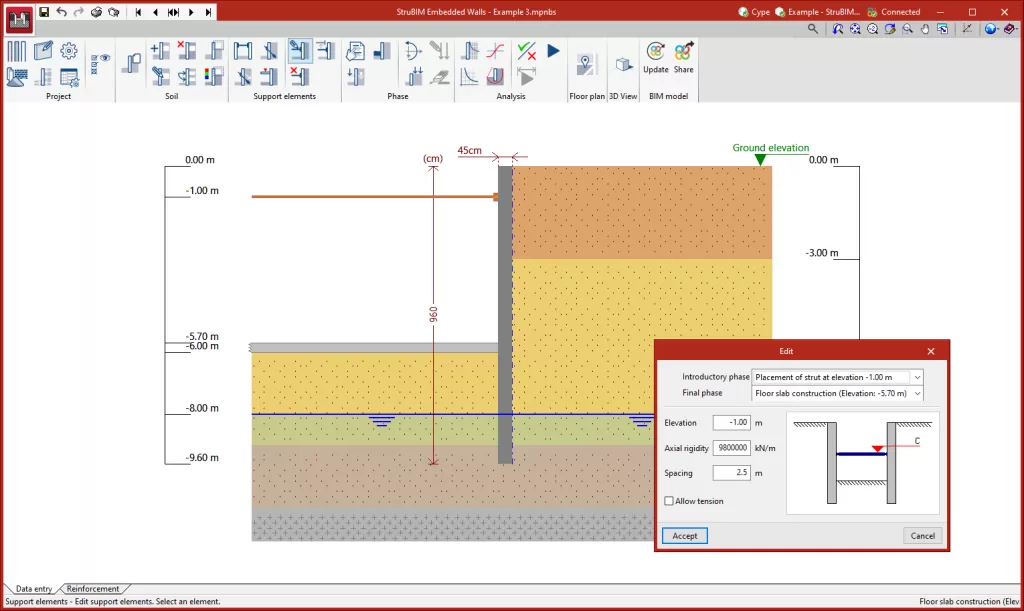

允许用户定义在施工不同阶段支撑墙体的不同支撑。
新建主动锚固：
允许用户定义在施工不同阶段使用的不同主动锚固。
新建被动锚固：
允许用户定义在施工不同阶段支撑墙体的各种被动锚固。
新建楼板：
允许用户定义施工中的不同楼板（如果已使用筏板基础或砂浆支撑墙体，则包括基础）。
编辑支撑元素：
修改已输入的不同支撑元素。
删除支撑元素：
允许用户删除一个或多个支撑元素。
复制支撑元素：
允许用户复制支撑元素及其特性。
项目阶段
在主工具栏的“数据输入”选项卡中，可以定义墙体的特性：

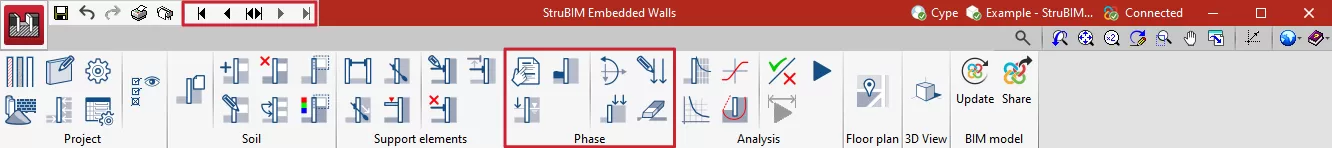

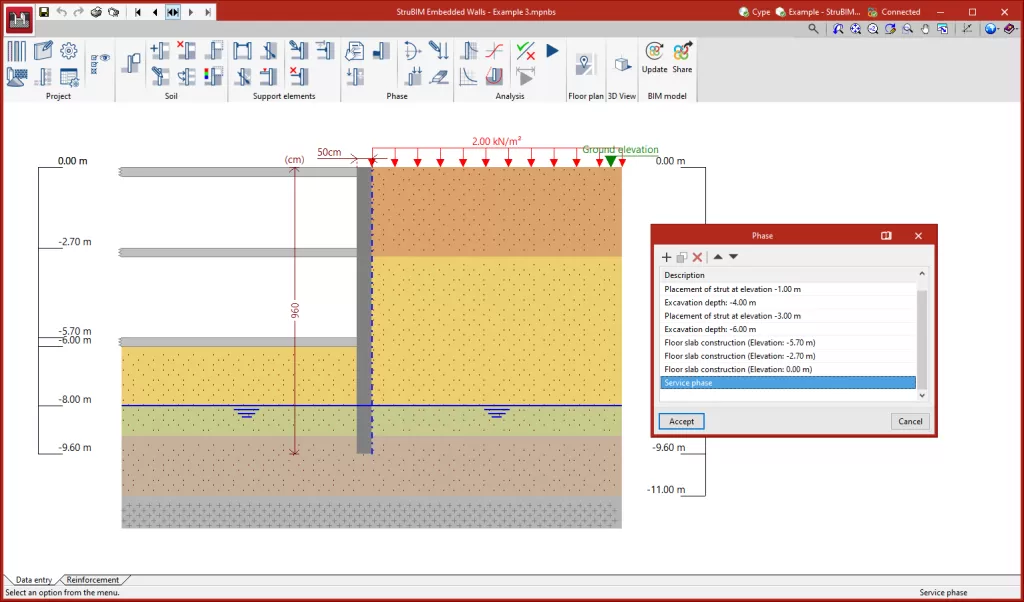

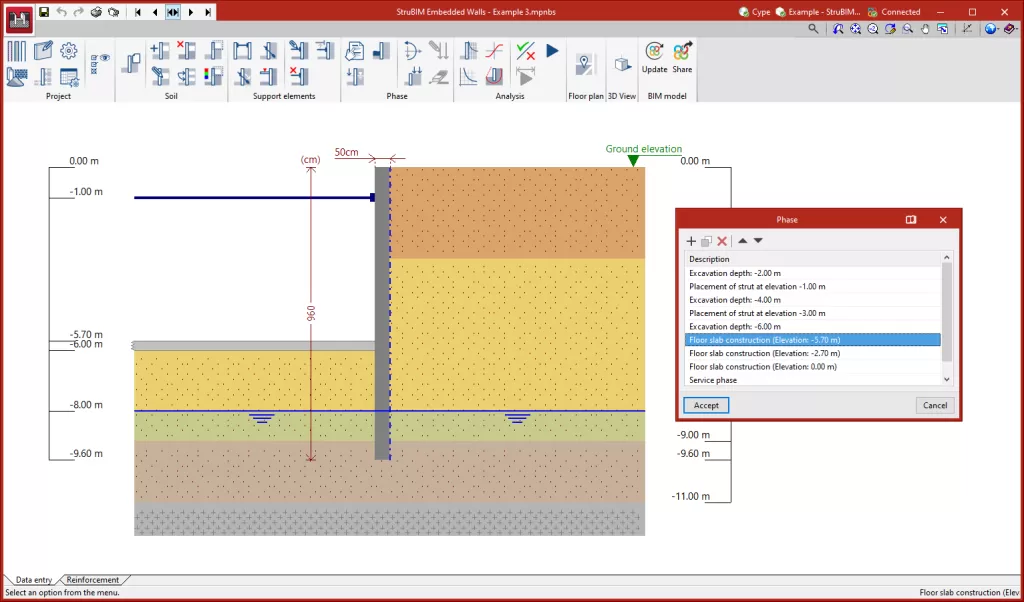

用于定义施工阶段和在不同阶段之间切换的菜单位于标题栏的左侧。
用户可以定义不同的施工阶段或荷载状态。在每个阶段，可以修改地下水位、填方和荷载的数据。
可用选项包括：

描述：
允许用户指示当前是施工阶段还是服务阶段，修改挖掘深度数据或指示是否存在临时护堤。
地下水位：
允许用户修改给定阶段的地下水位。此选项仅在第一阶段已定义地下水位深度的情况下可用。
填充土：
允许用户在墙体起始标高上方的填充层中输入填充层。此选项仅在常规土体数据中已勾选“包含填充土”复选框的情况下可用。
荷载增量：
允许用户输入墙体顶部或给定标高处的水平荷载、垂直荷载或弯矩。
填充层上的新荷载：
允许用户输入施加在土体或填充层上的荷载。这些荷载可以是面荷载、条荷载、线荷载和点荷载。
编辑荷载：
允许用户修改任何已输入的荷载，但墙顶荷载除外，因为墙顶荷载有其自己的选项。当在特定阶段修改荷载时，该荷载也会在其所在的其他阶段自动修改。
删除荷载：
允许用户删除任何已输入的荷载，但墙顶荷载除外，因为墙顶荷载有其自己的选项。当在特定阶段删除荷载时，该荷载也会在其所在的其他阶段自动删除。
