简介

StruBIM Steel 是一款用于进行钢结构深化设计的程序。该程序包含用于建模或导入 BIM 模型的各种工具，并允许用户精确定义深化设计所需的所有元素，例如型材、板材、螺栓、焊缝和锚固件。因此，该应用程序提供 DSTV 格式的制造文件。

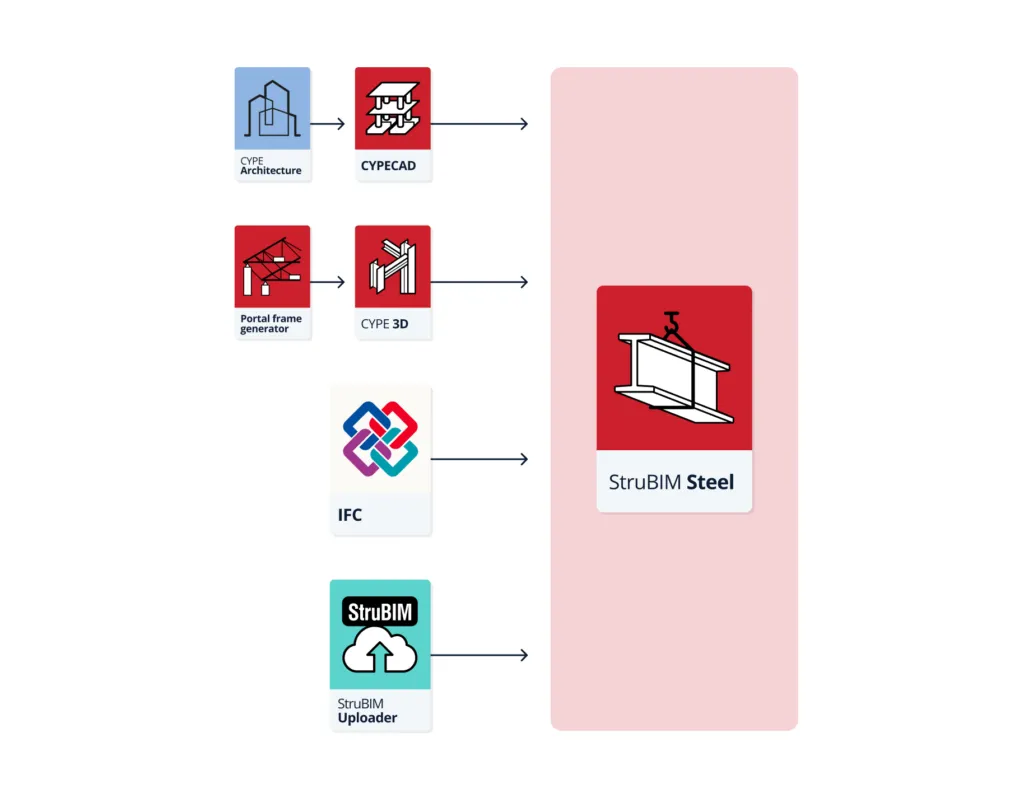

程序支持的工作流程
由于 StruBIM Steel 是一款开放式 BIM 工具，并连接到 BIMserver.center 平台，因此它提供了多种工作流程选项。

直接在 StruBIM Steel 中建模钢结构
导入 CYPECAD 设计的钢结构
导入 CYPE 3D 设计的钢结构
导入 IFC 格式的钢结构模型
通过 StruBIM Uploader 导入其他工具开发的结构
从 ETABS® 生成的 XML 文件导入结构
从 SAP2000® 生成的 XML 文件导入结构

注释:
除了上述各种功能外，StruBIM Steel 的连接建模选项中还包含与 CYPE Connect 相同的工具。这为两个程序之间提供了另一种有趣的交互方式，用户可以将 CYPE Connect 中创建的连接保存到本地用户库，然后将其导入 StruBIM Steel，反之亦然。

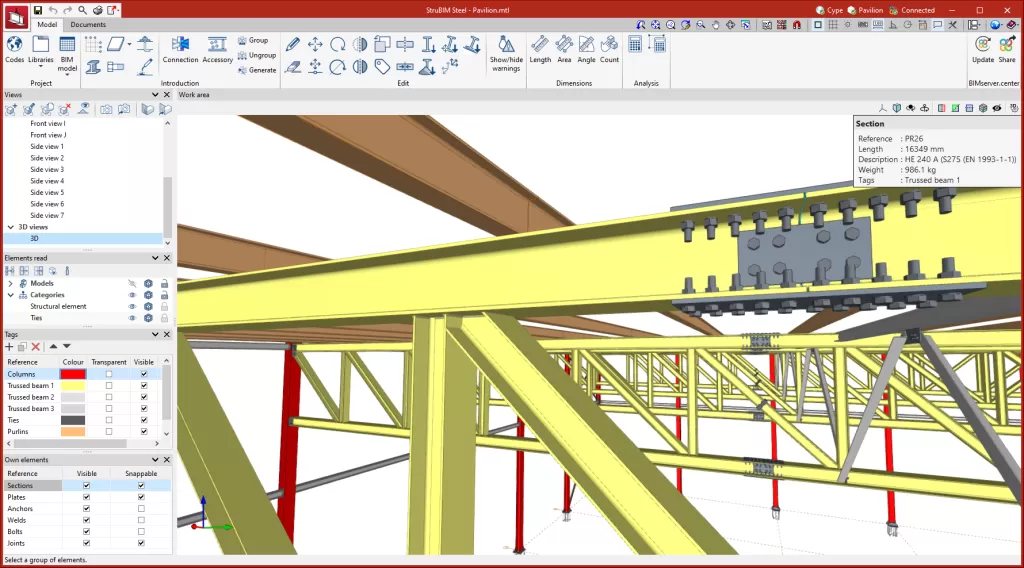

工作环境
StruBIM Steel 的工作环境与其他 CYPE 建模工具类似，并具有可停靠窗口系统，可根据项目需求进行自定义，从而调整工作空间。

屏幕左上角有两个独立的选项卡：“模型”和“文档”。

建模区域位于启动屏幕的右侧，在此可以输入、编辑和以 3D 形式显示项目的所有元素。

主工具栏包含不同的功能，具体取决于“模型”或“文档”选项卡。您可以创建项目库、输入或编辑元素、测量模型元素、分析连接以及编号和管理图纸。

左侧包含用于定义项目视图、管理读取元素视图、标签和元素本身的主要工具。
定义项目特征
在主工具栏的“项目”组中，可以定义以下项目数据：

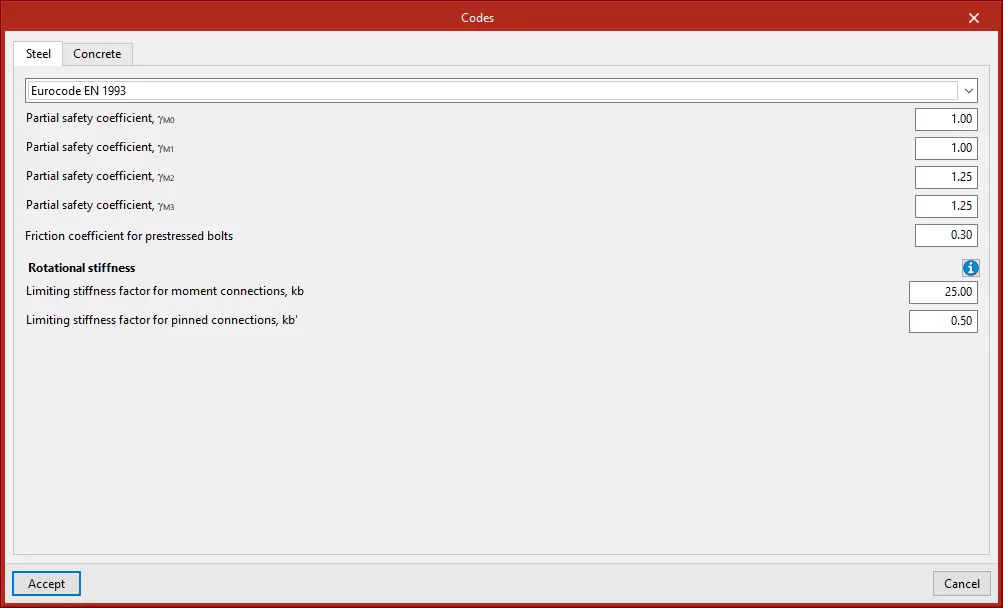

选择连接分析中使用的代码
除了在 StruBIM Steel 中执行的连接细节设计外，程序还允许用户使用 CYPE Connect 进行连接分析。CYPE Connect 与 StruBIM Steel 兼容，前提是两个程序都包含在许可证中。在这种情况下，可以从“规范”窗口选择不同项目材料的设计规范。

程序中可用的代码
更多信息:
您可以通过点击此链接查阅 CYPE 程序中包含的各种代码.

材料库
StruBIM Steel 允许通过以下库保存项目所用材料的特性：

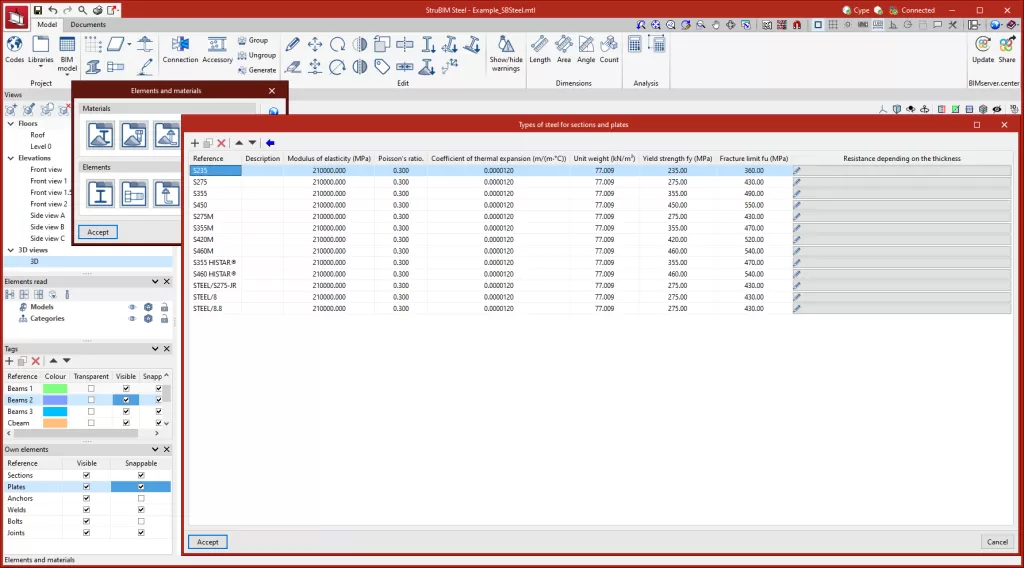

型钢和板材的钢材类型

您可以通过输入参考编号、描述、弹性模量、泊松比、热膨胀系数、单位重量、屈服强度和断裂极限，将项目型钢和板材制造所需的钢材保存在程序库中。此外，还可以根据材料厚度详细说明抗力标准。

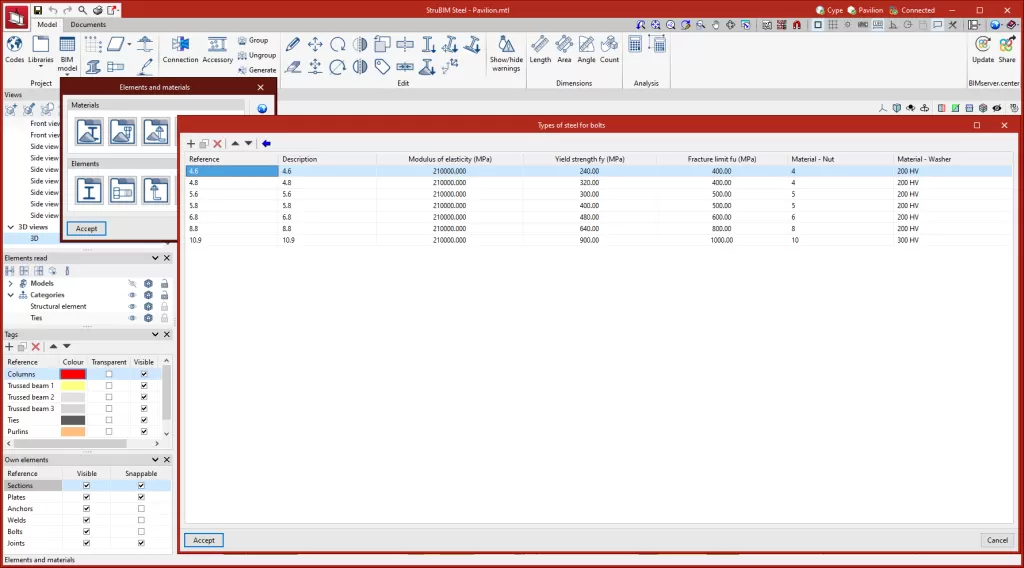

螺栓的钢材类型

您可以通过输入参考编号、描述、弹性模量、泊松比、热膨胀系数、单位重量、屈服强度和断裂极限，将项目中螺栓所需的钢材保存在程序库中。此外，还可以详细说明螺母和垫圈的材料。

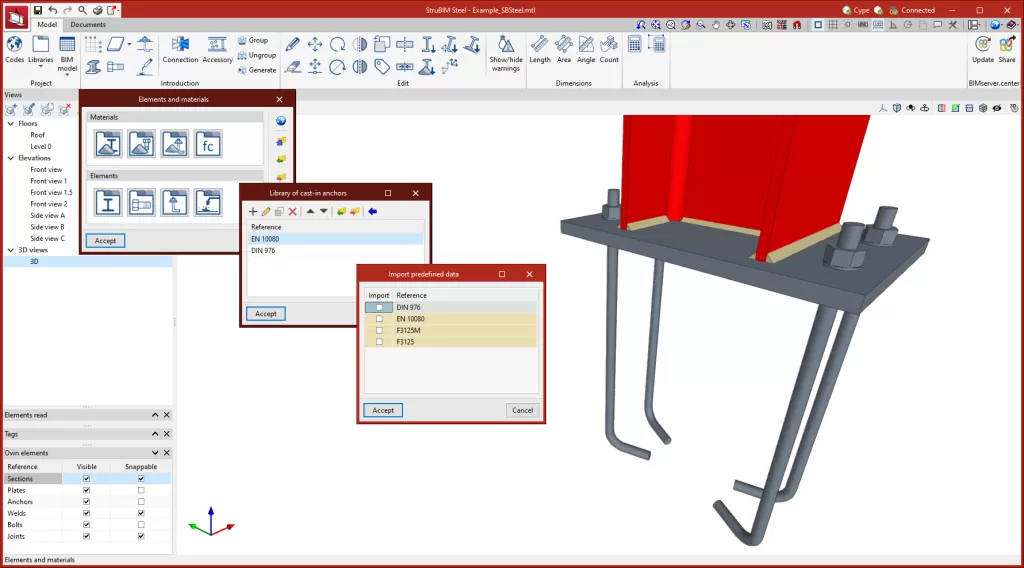

锚栓用钢类型

输入参考编号、产品描述、弹性模量、泊松比、热膨胀系数、单位重量、屈服强度和断裂极限后，可将项目锚栓所需的钢材保存到程序库中。此外，还可以选择详细说明螺母和垫圈的材料。

混凝土类型

所用混凝土的类型也可以保存到程序库中。为此，必须输入参考编号、产品描述、抗压强度、混凝土在最大应力下的抗压应变以及混凝土的极限抗压应变。
StruBIM Steel 允许通过以下库保存项目中使用的材料的特性：
元素库
StruBIM Steel 允许用户通过以下库保存项目元素的特性：

StruBIM Steel 允许用户通过以下库保存项目元素的特性：

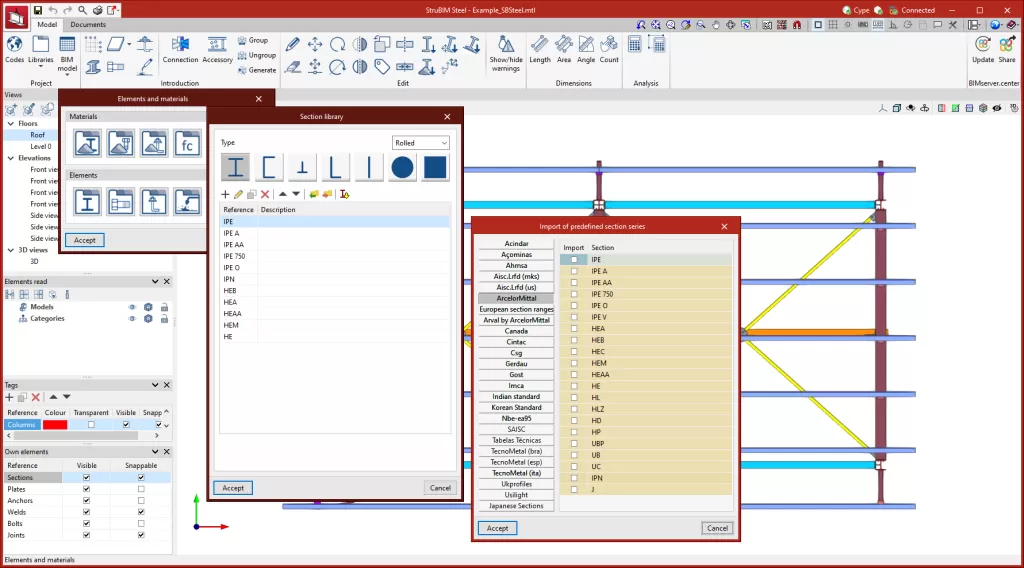

截面库

StruBIM 钢结构截面库允许用户输入各种类型的轧制、钢筋、冷弯和管状钢截面。除了手动输入截面外，StruBIM Steel 还允许用户从包含来自多个国家/地区的代码和制造商的庞大截面库中检索信息。
注意：
如果用户采用的工作流程包括从 CYPECAD 或 CYPE 3D 中开发的结构 BIM 模型导入过程，StruBIM Steel 将导入与程序兼容的截面并将其自动添加到项目库中。

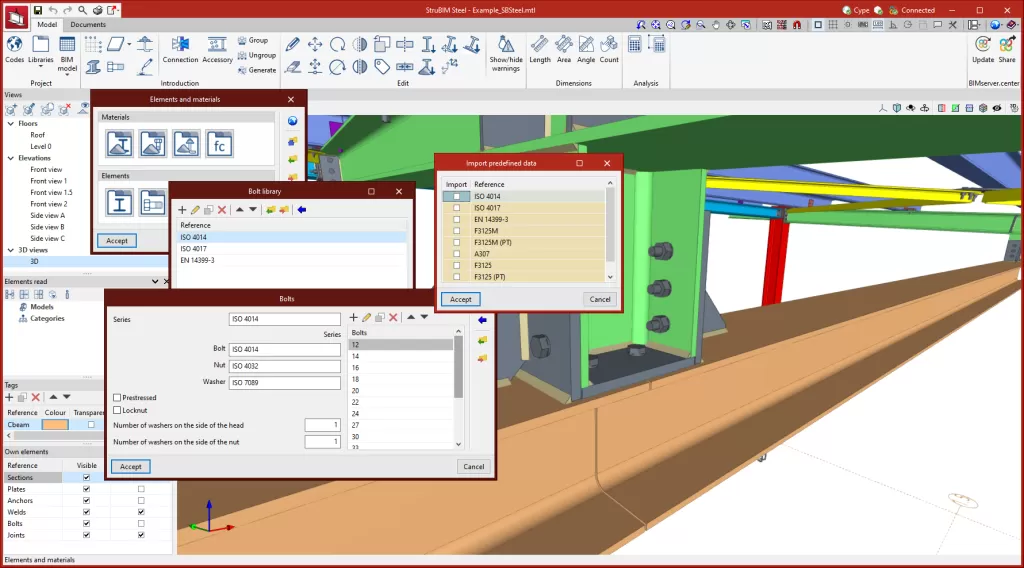

螺栓库


StruBIM Steel 螺栓库允许根据不同的几何特性存储一系列螺栓。每个系列还可以通过输入参考编号、是否带有锁紧螺母、螺栓是否预应力以及垫圈数量来表征。除了手动输入螺栓外，StruBIM Steel 还拥有一个包含多个国家/地区标准的丰富螺栓库。

螺栓库

StruBIM Steel 螺栓库允许根据不同的几何特性存储一系列螺栓。每个系列还可以通过输入参考编号、是否带有锁紧螺母、螺栓是否预应力以及垫圈数量来表征。除了手动输入螺栓外，StruBIM Steel 还拥有一个包含多个国家/地区标准的丰富螺栓库。
