简介
CYPE Connect 是一款使用有限元法对钢结构和木结构连接进行建模、分析和规范校核的工具。该程序包含由加州大学伯克利分校开发的 OpenSees© 分析引擎，用于执行完整的分析。除了设计和校核之外，CYPE Connect 还具有生成连接详图的工具。

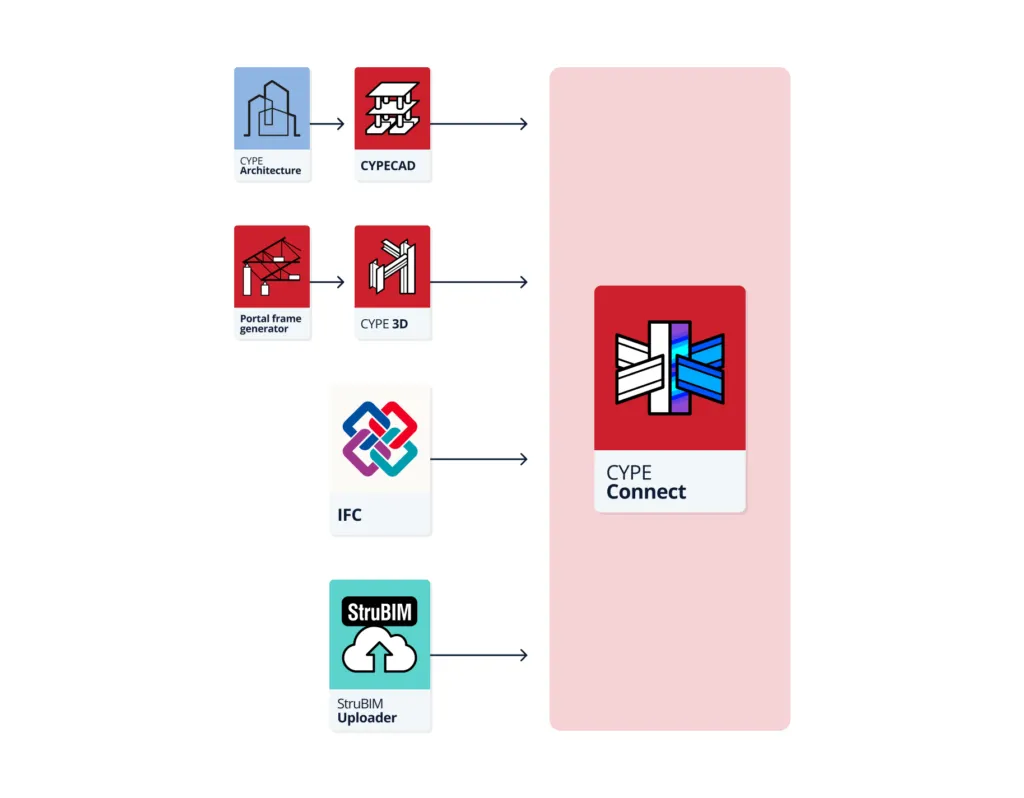

程序支持的工作流程
CYPE Connect 是一款开放式 BIM 工具，并连接到 BIMserver.center 平台，因此提供多种工作流程选项。

  • 各个连接的建模、分析和图形信息均完全在程序内部完成。
  • 导入先前在 CYPECAD 中分析的钢结构
  • 导入先前在 CYPE 3D 中分析的钢结构
  • 导入 IFC 格式的结构钢模型
  • 通过 StruBIM Uploader 导入使用其他工具开发的结构
  • 从 ETABS® 生成的 XML 文件导入结构

  • 从 SAP2000® 生成的 XML 文件导入结构

注：
StruBIM Steel 的连接建模选项包含 CYPE Connect 的所有工具，以及其他上述选项。这进一步体现了此交互的优势：CYPE Connect 连接可以保存到本地库并导入 StruBIM Steel，反之亦然。

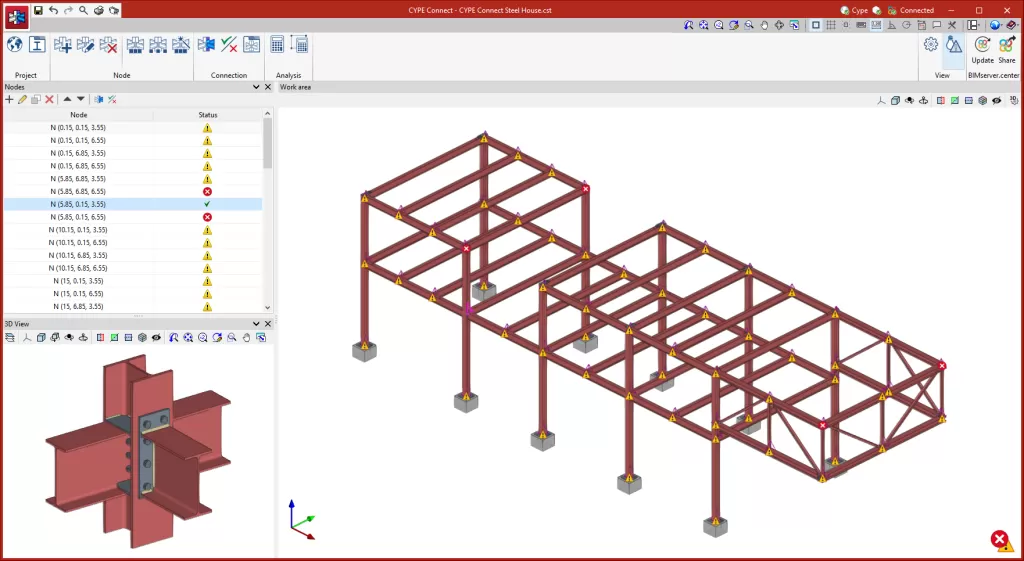

工作环境
CYPE Connect 的工作环境沿用了其他 CYPE 建模工具的风格。

顶部工具栏包含创建项目库、创建和管理待分析节点以及编辑和分析连接的主要功能。

模型查看区域位于主界面右侧，用户可以选择已分析的连接，并以 3D 视图查看项目的所有元素。

项目中现有节点的列表位于左侧。在 3D 模型中选择的任何元素都会在列表中高亮显示，反之亦然。此外，程序还会通过警告符号通知用户每个连接的状态。

在列表或 3D 模型中选择的节点的详细视图显示在左下角。

入门指南


CYPE Connect 允许用户手动创建新节点、输入力和组合，也可以导入结构 BIM 模型，程序将解析这些模型并自动生成节点。CYPE Connect 可以导入在 CYPECAD 和 CYPE 3D 中开发的钢结构和木结构的节点和力。


更多信息:
有关如何在 CYPE Connect 中启动项目的更多信息，请参阅 CYPE Connect 快速入门指南视频。
定义项目特性
在主工具栏的“项目”组中，可以定义以下项目数据：
选择用于连接分析的规范

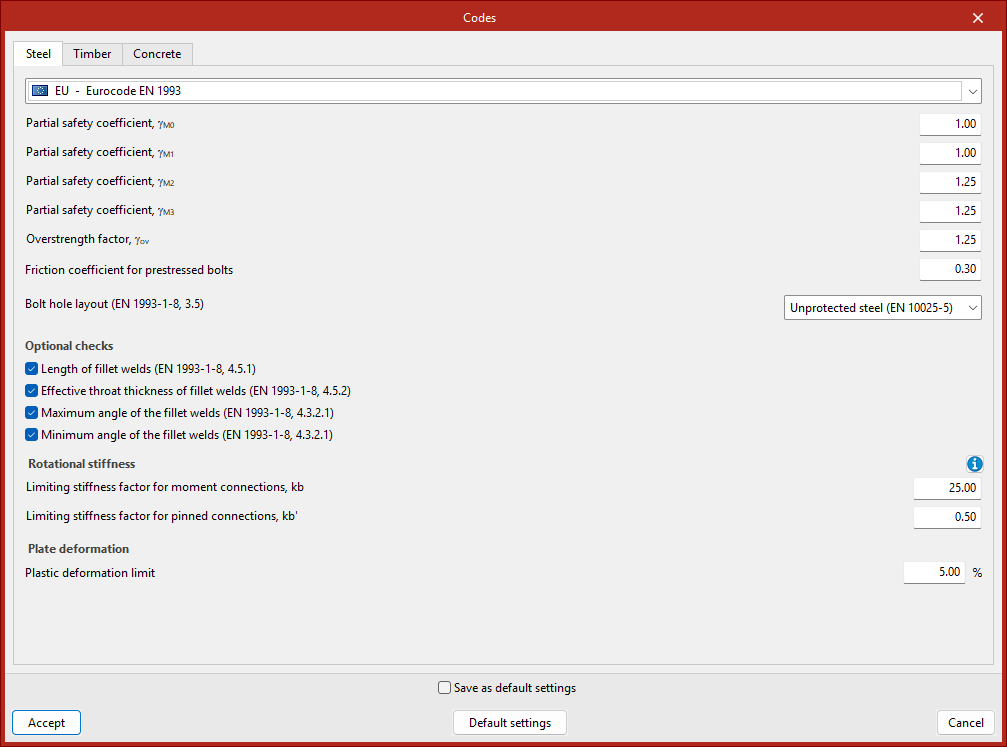

除了在 StruBIM Steel 中执行的连接详图设计外，该程序还允许用户使用 CYPE Connect 进行连接分析。CYPE Connect 与 StruBIM Steel 兼容，前提是这两个程序都包含在许可证中。在这种情况下，用户可以通过“规范”窗口选择不同项目材料的设计规范。

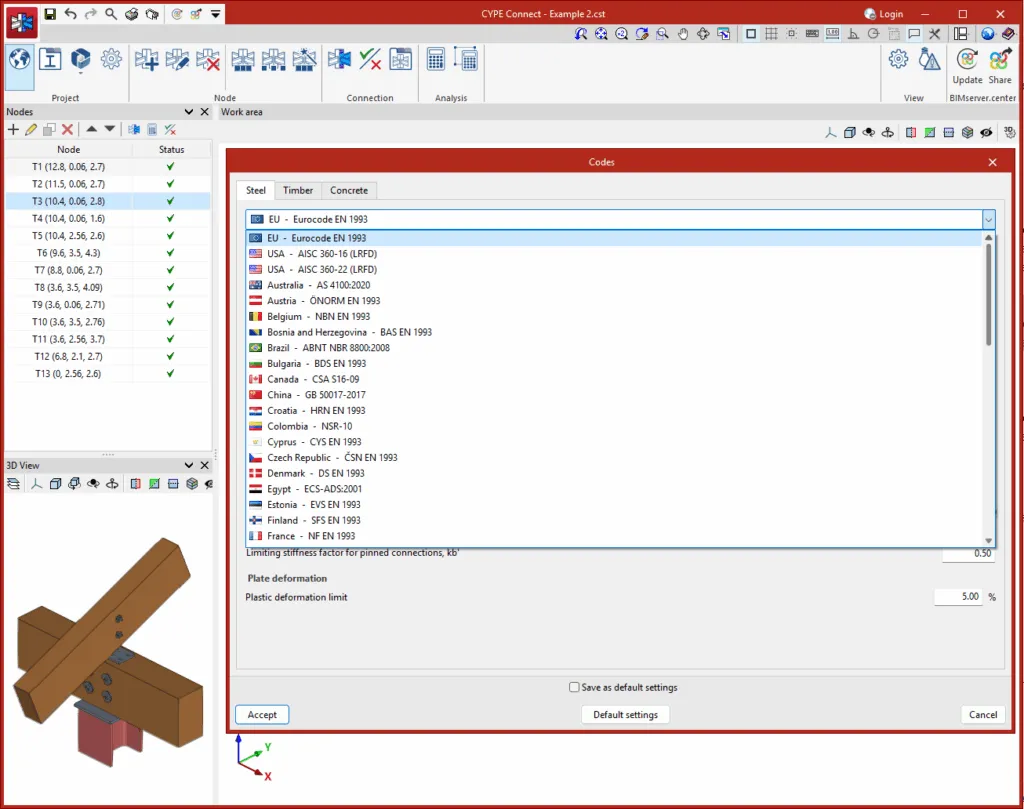

程序中可用的规范

CYPE Connect 拥有丰富的国家和国际规范数据库，可用于钢结构、混凝土和木材连接的设计。这些规范使项目能够根据每个国家或地区的技术要求进行调整。



更多信息:
您可以通过点击此链接查阅 CYPE 程序中包含的各种代码.
