简介
CYPE 3D 是一款用于分析钢结构、混凝土、钢-混凝土复合材料、铝结构、木材或其他任何材质的三维结构的程序，包括连接设计（工字形和空心型钢的焊接和螺栓连接）以及使用底板、基础、桩帽、系梁和带梁的基础。

除了检查和设计由节点和杆件组成的结构外，该程序还可以添加壳单元（厚度恒定、周长为多边形的平面二维单元，可分解为有限元）来分析其应力和应变。

可以检查截面的耐火性能，分析结构的抗震性能，并且由于集成了 OpenSees 分析引擎，可以进行高级分析，例如确定临界屈曲荷载系数或模态振动分析。

该程序可以生成设计报告，包括根据不同规范对每个单元进行的检查以及结构图纸。使用 CYPE 3D 创建的模型还可以作为集成 3D 结构导入 CYPECAD 进行接头设计，也可以导出到 CYPE Connect 和 StruBIM Steel 进行详细设计和分析连接。
入门：创建新作业、工作流程和示例
启动程序并创建新项目时，您将看到各种选项，例如创建一个空项目从头开始，或自动导入以 IFC 格式文件保存的模型数据。

然后，程序允许您配置常规项目数据并访问主工作界面。

结构的几何形状和荷载也可以根据在门式刚架生成器中输入的数据在 CYPE 3D 中自动生成，或者可以从保存在 .dxf、.dwg 或 .txt 文件中的信息导入几何形状。

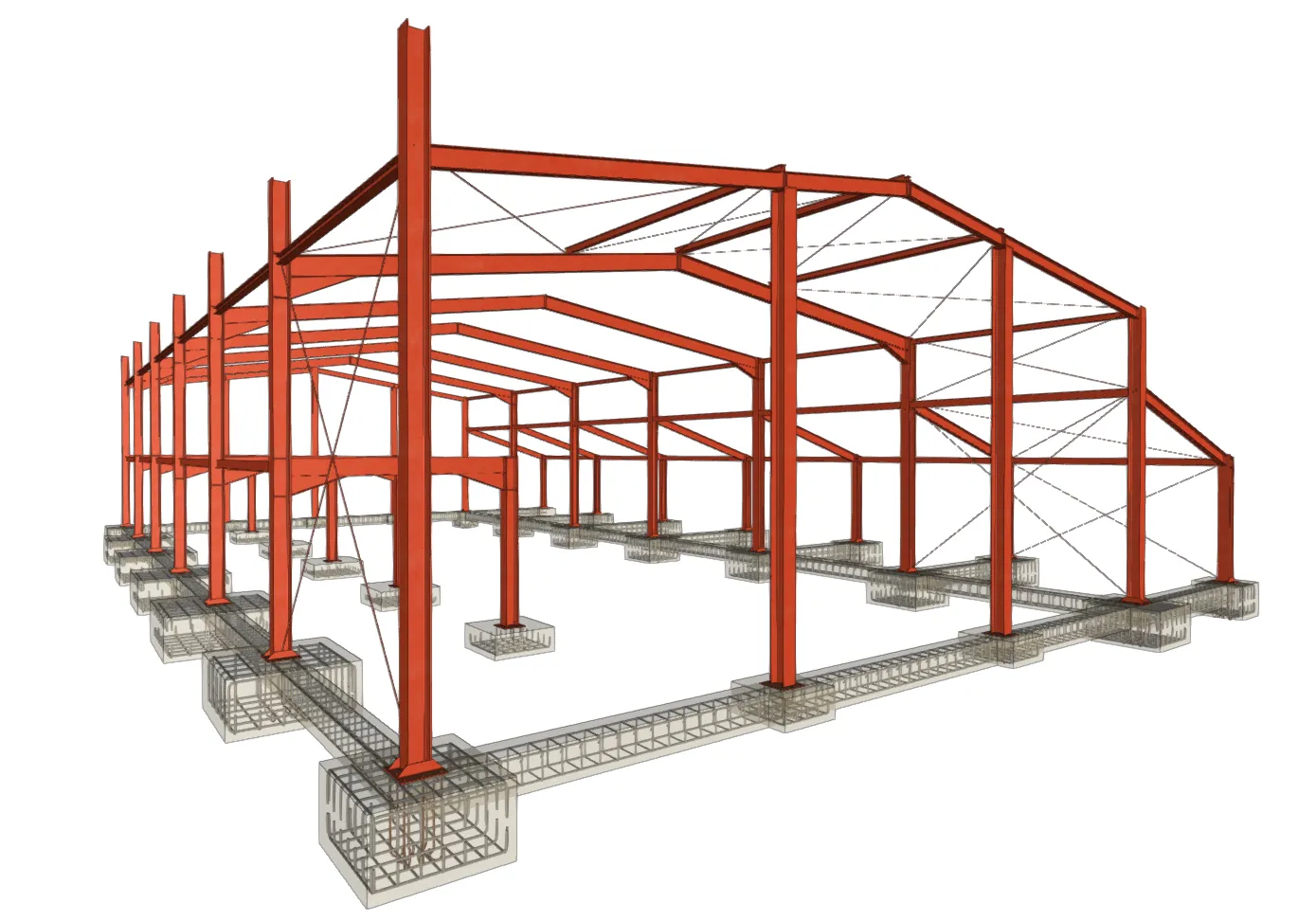

以下链接提供了有关创建新作业初始过程中出现的选项的详细信息、可能的工作流程说明以及数据输入和输出的一般顺序，以及使用该程序开发的结构模型示例库。
设置工作环境
程序的工作环境有两个独立的选项卡：“结构”和“基础”，可从屏幕左下方访问。

“结构”选项卡的顶部依次包含不同的选项卡（“作业”、“几何图形”、“属性”、“荷载”、“连接”、“分析”、“钢筋”和“窗口”），这些选项卡按照结构模型的输入、定义和分析顺序排列。

界面由以下部分组成：


  • 主工具栏顶部包含不同的功能，具体取决于打开的选项卡。

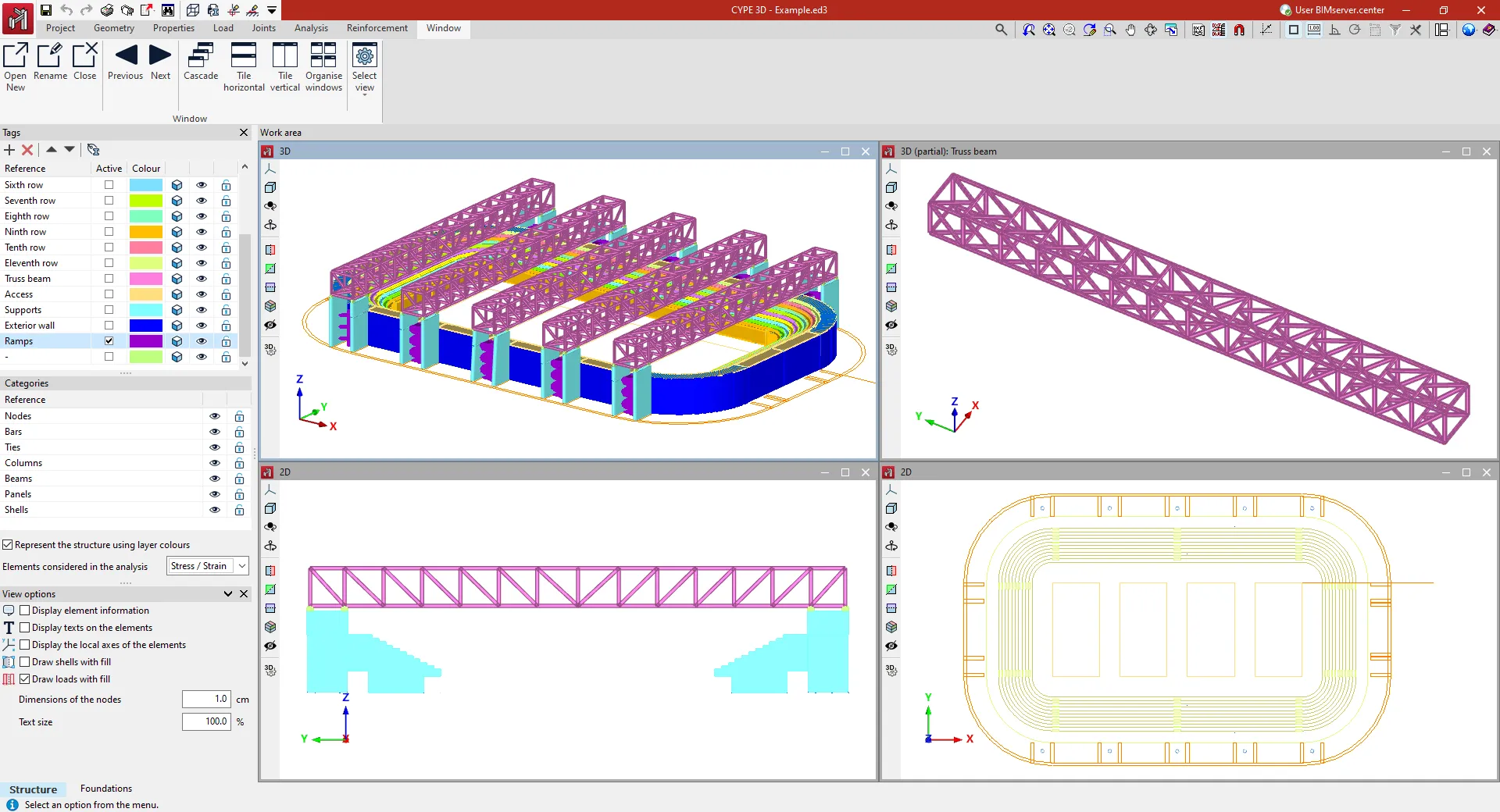

  • 在工作区下方，您可以输入、编辑和查看所有项目元素。您可以选择元素的绘制方式：示意图或三维视图。程序允许您定义不同的显示窗口（3D 或 2D），从而方便您进行结构设计。为此，请使用“窗口”选项卡中的工具。

  • “结构”选项卡左侧是用于定义项目标签、管理类别可见性以及其他显示选项的主要工具。


这些面板可作为可停靠窗口，并可进行自定义，以根据项目需求调整工作区。


以下链接提供了有关该程序工作环境以及“窗口”选项卡中可用选项的详细信息。

设置项目数据
“项目”选项卡包含与作业配置、元素库管理和编号相关的常规选项。

它还提供其他选项，用于查看 3D 视图、获取所选元素的报告或将项目链接到 BIMserver.center 项目。

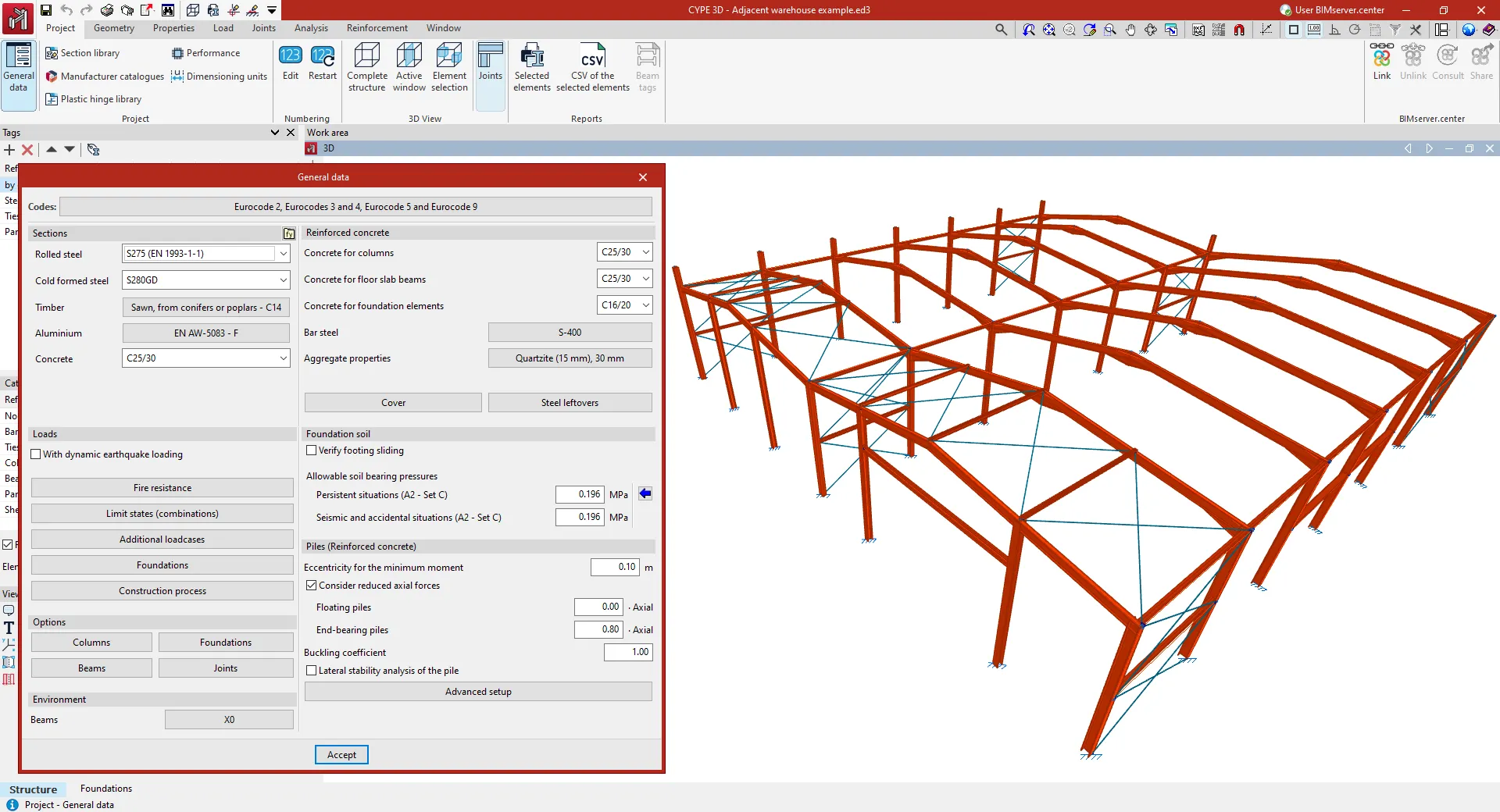

访问常规项目数据设置，您可以调整以下内容：

待验证的规范；

  • 施工中使用的材料；
  • 荷载工况和荷载工况组合，包括与地震活动相关的数据；
  • 以及其他分析配置参数的调整，例如使用的钢筋表或作业中不同元素的设计选项。


以下链接提供了有关程序在“项目”选项卡中提供的选项的详细信息。




定义结构几何形状

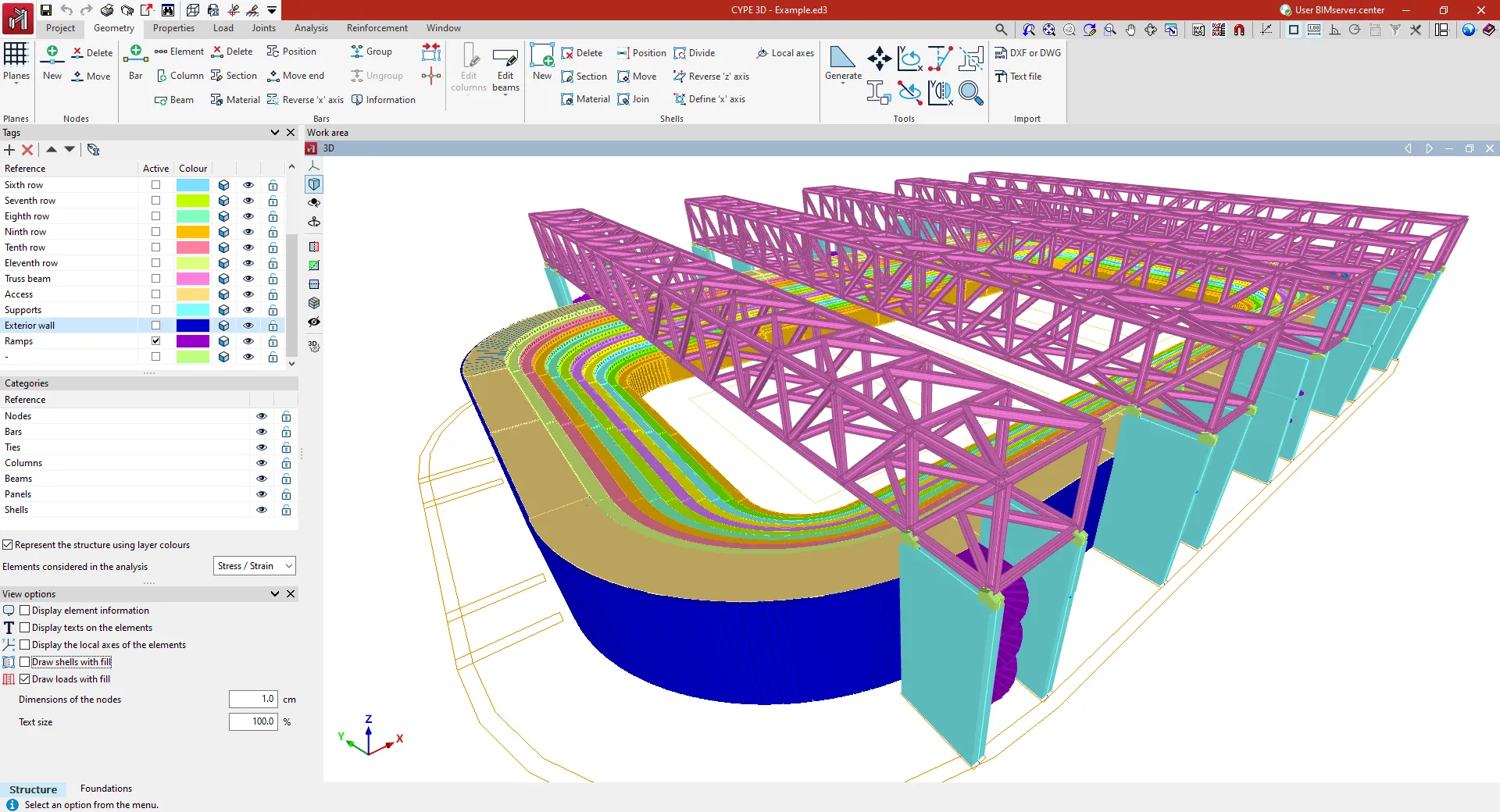

“几何形状”选项卡包含用于定义参考平面以及在模型中输入结构节点、杆件和板件几何形状的选项。

节点、杆件和板件可以在工作区窗口中以各种方式输入，使用不同的支撑元素，例如网格、参考图和线、尺寸、模板和/或坐标系。

此外，在定义几何形状的过程中，必须指定输入的每根杆件和板件的截面和材料。可以输入诸如通用杆件、柱、梁或支撑等元素。就可用材料而言，可以输入钢筋、混凝土钢筋、混合混凝土钢筋、铝钢筋、木材钢筋或通用材料钢筋。

此外，还提供了用于编辑输入元素及其几何形状调整的工具，以及用于自动生成预定义几何形状或导入 .dwf 或 .dwg 文件和文本文件的工具。

以下链接提供了有关程序在“几何形状”选项卡中提供的选项的详细信息。
编辑结构构件的属性

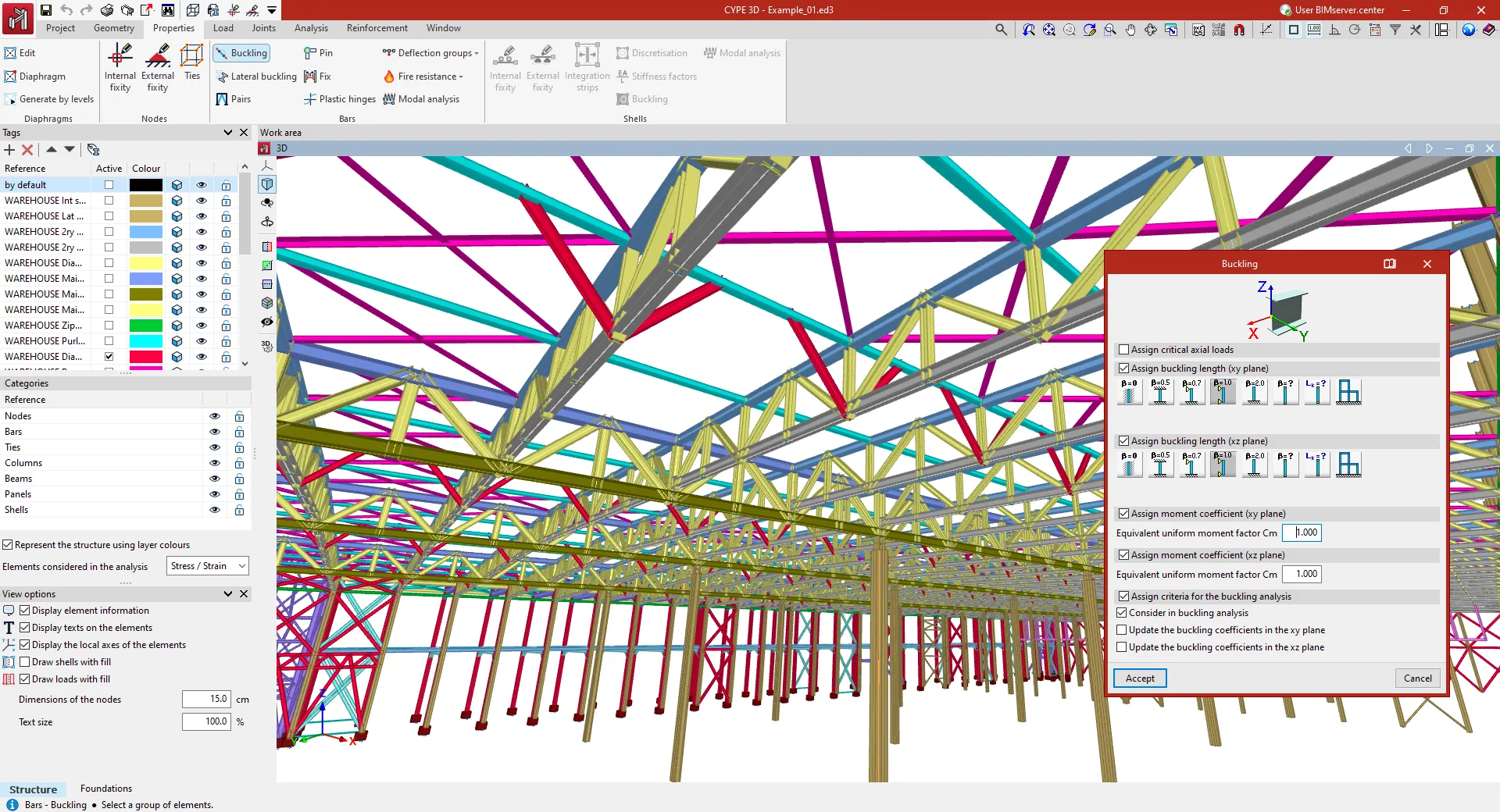

“属性”选项卡包含用于定义结构构件（例如节点、杆件和板件）特性的选项。

这些功能包括：

在节点中，定义内部和外部连接以及拉杆；
在杆件中，调整屈曲和侧向屈曲系数和/或长度，引入支撑对，以及定义节点和端部固定件、塑性铰链和挠度组；
在壳件中，允许定义内部和外部连接以及力积分带；
此选项卡还包含用于在模型中输入、生成和编辑刚性隔板的选项。
以下链接提供了有关程序在“属性”选项卡中提供的选项的详细信息。
输入和编辑结构荷载

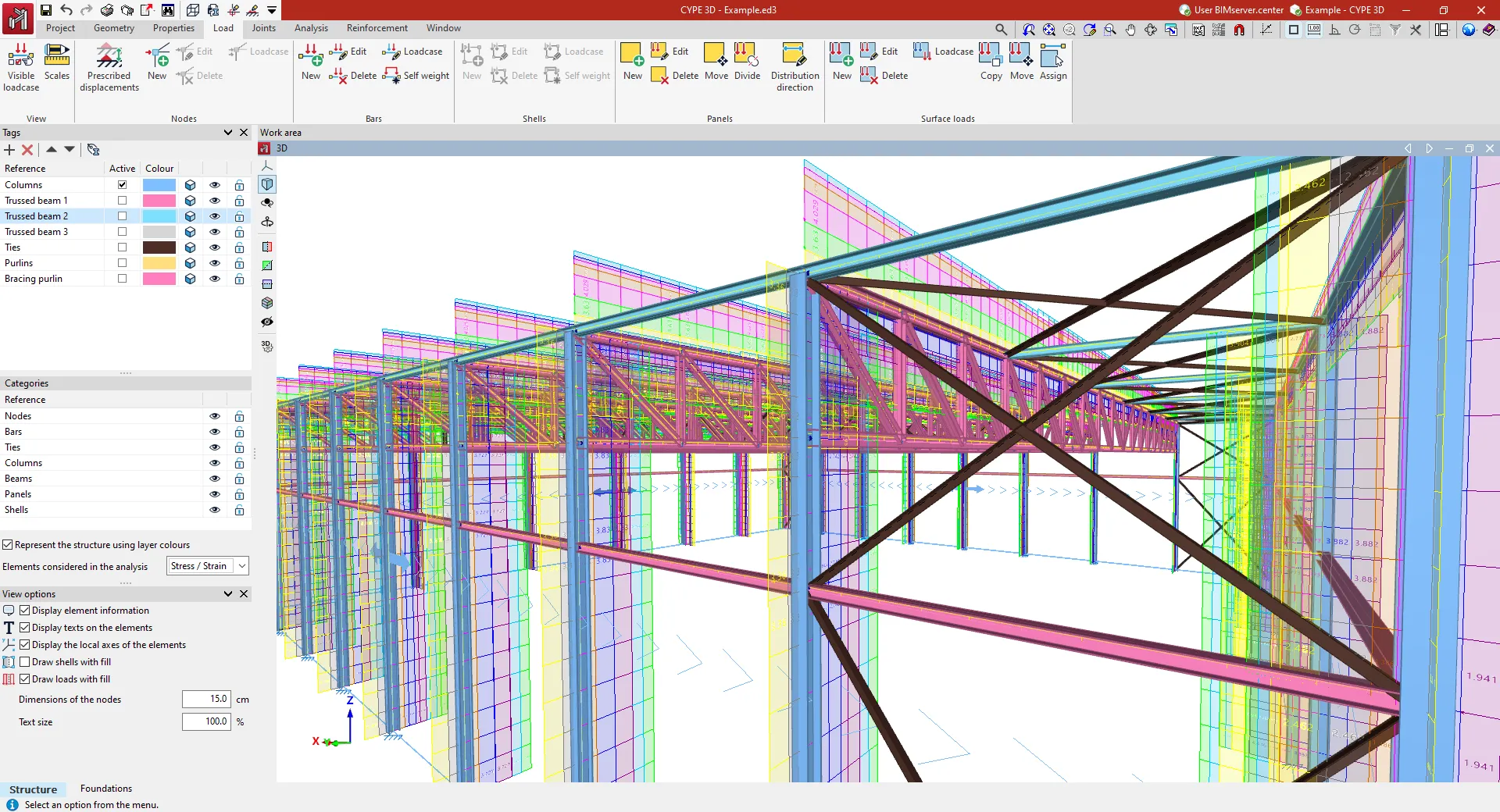

“荷载”选项卡包含用于查看、输入和编辑结构单元荷载的选项。

这些选项包括节点荷载、杆件荷载、壳体荷载、荷载面板以及可能占据整个或部分面板的面荷载。

输入的荷载可以与所需的荷载假设相关联，并由其类型、值和方向定义。还可以施加由于温度升高而产生的荷载、施加规定的位移和旋转，或管理恒载的自动生成。

以下链接提供了有关程序在“荷载”选项卡中提供的选项的详细信息。
