软件属性

CYPE 建筑系统允许用户指定项目施工解决方案的以下属性：

  • 通过定义系统的类型和施工属性，对系统进行总体描述。
  • 通过指定构成系统的各层的厚度、材料和属性，对系统进行定义。

  • 与施工系统以及建筑 BIM 模型元素的关系。

CYPE 建筑系统的主要功能

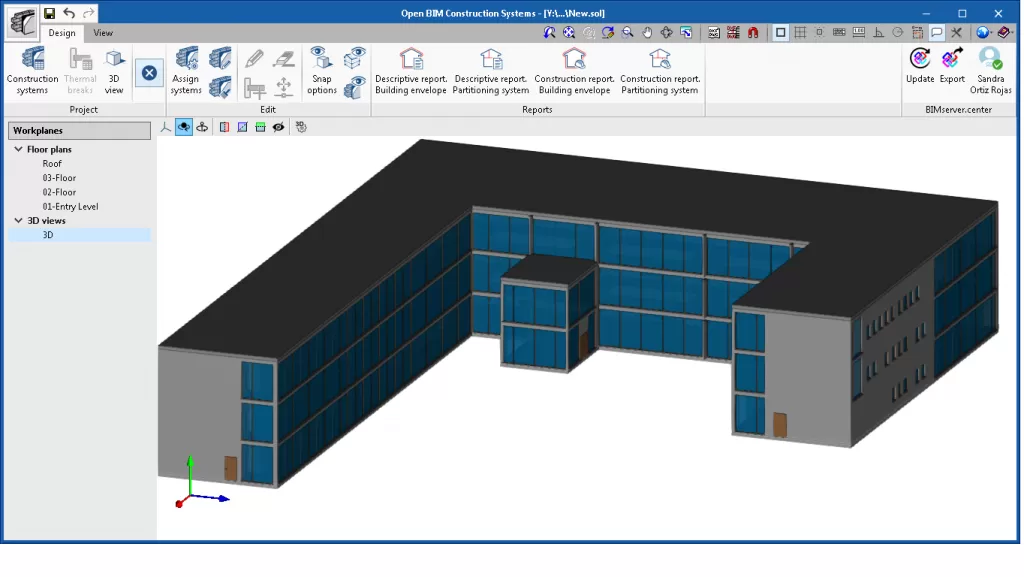

用户界面
CYPE 建筑系统的工具栏分为两个选项卡：

  • 设计

此选项卡用于指定项目中涉及的施工系统。为此，程序提供了一个不同类型的库，其中定义了所有系统类别的属性，以便将这些属性应用于建筑的各个组件。


  • 视图

此选项卡包含配置不同项目视图所需的工具。用户可以生成不同的建筑二维和三维视图。每个视图的目的是以不同的方式帮助用户与模型进行交互。所有生成的视图都显示在应用程序工作区左侧的列表中。
BIM 模型
使用“设计”工具栏中的“BIM 模型”选项，用户可以输入项目将要使用的施工系统类型。这些类型将根据以下类别进行分组：

  • 建筑围护结构

  • 外墙
  • 共用墙
  • 地下室墙
  • 屋顶或砂浆层
  • 外门
  • 外窗

  • 室外天窗



  • 隔断系统

  • 隔断
  • 楼板
  • 吊顶
  • 隔热板
  • 内门
  • 内窗

  • 室内天窗

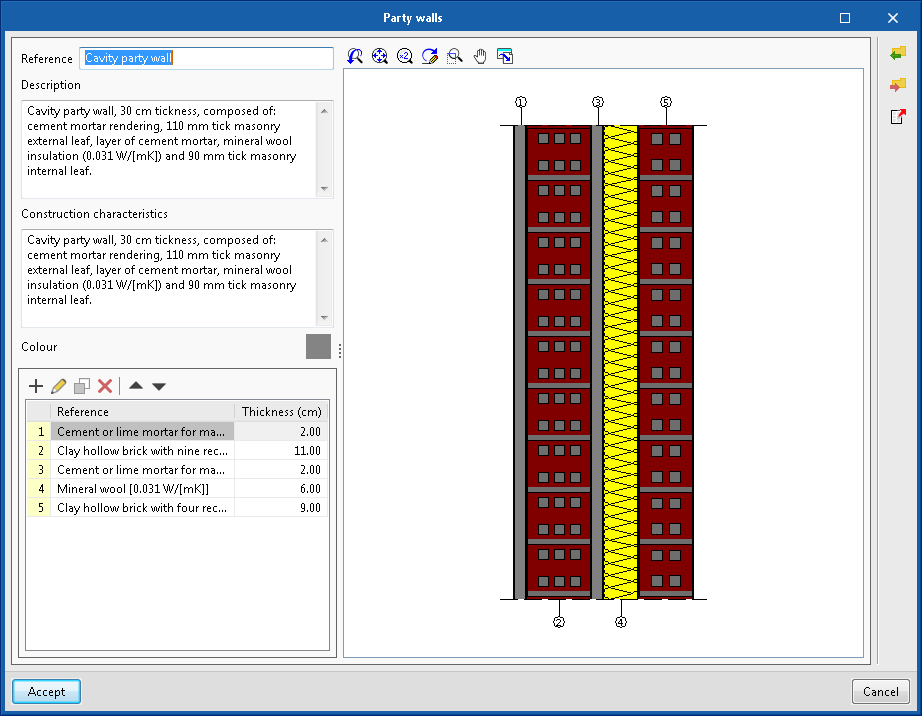

每个结构系统的通用属性可以通过“描述”和“结构特性”字段来指定。此外，对于由多层组成的构件，应用程序允许用户指定其材料属性。

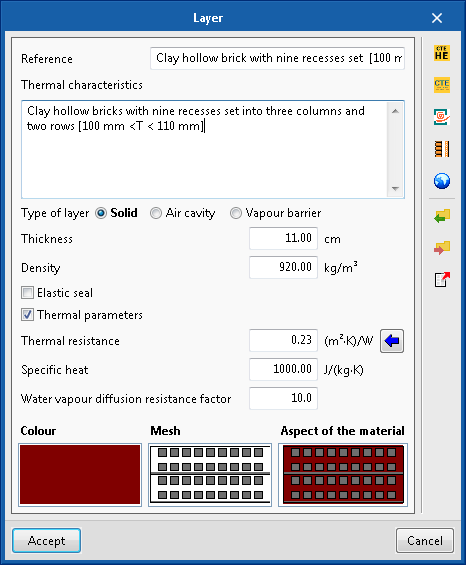

每层都有一个描述和一组与其物理属性（例如厚度和密度）相关的参数。还可以指定层的边缘是否有弹性密封。用户还可以选择输入值来定义其热性能。

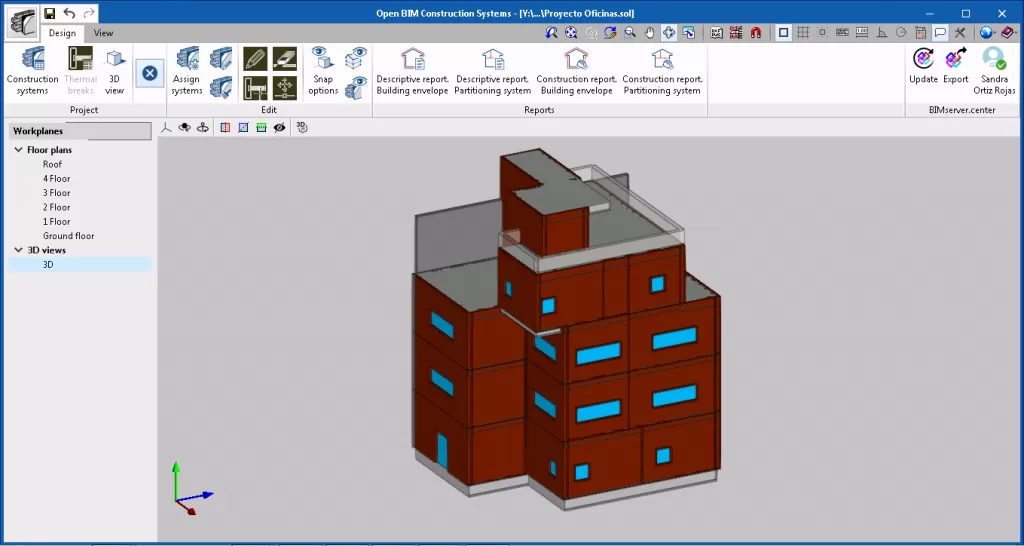

为了在 3D 视图和论证报告中显示系统，可以为整个系统指定颜色，并为每层指定颜色和编织方式。

可以将结构系统或其任何层的所有信息导出到一个文件中，以便在多个项目中使用。

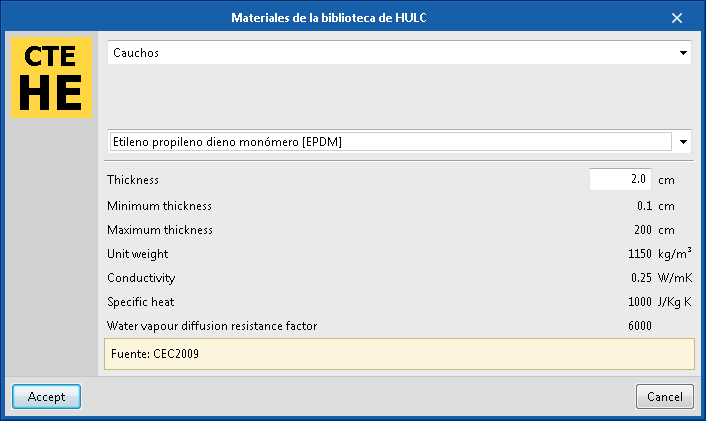

应用程序默认包含基于标准和其他官方文档的层材料，用户可以使用这些材料定义自己的结构系统。
分配施工系统

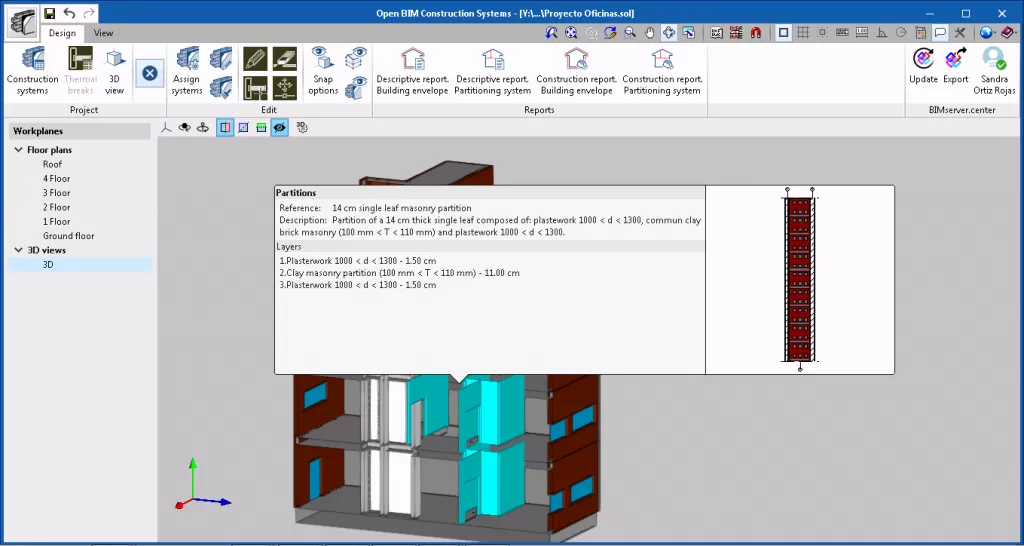

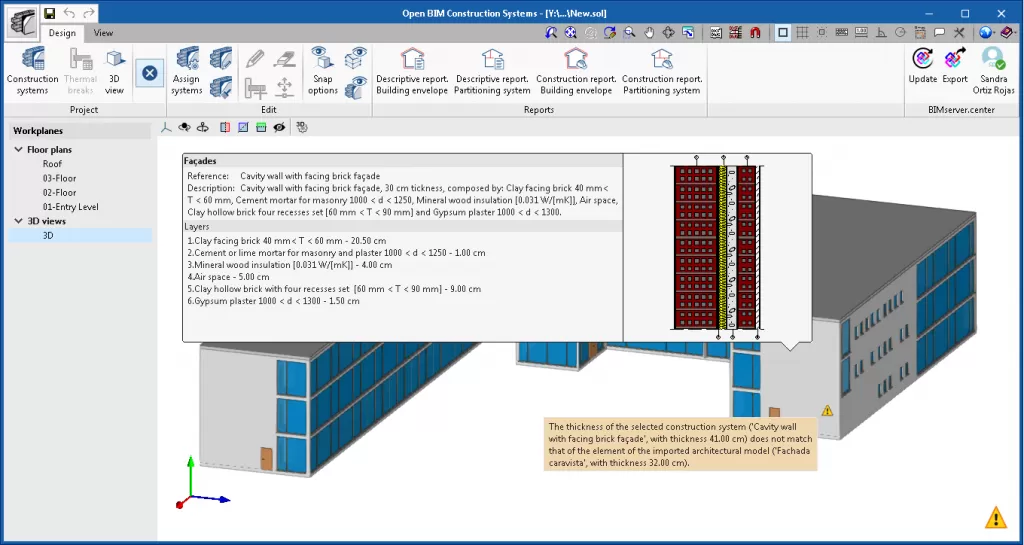

CYPE 施工系统将 BIM 项目建筑模型中已定义的施工元素集成到应用程序中。用户可以在元素和已定义的施工系统之间建立链接。这样，选定的系统可以在 3D 视图中显示，并且应用程序会告知用户任何可能出现的问题，例如施工系统的总厚度与相关建筑元素的厚度之间的差异。
热桥
热桥是指建筑物热围护结构中结构均匀性存在差异的区域（例如墙体厚度、所用材料、不同导热系数的建筑构件的渗透等）。这些区域的热阻低于围护结构的其他部分，因此会导致热量损失增加。

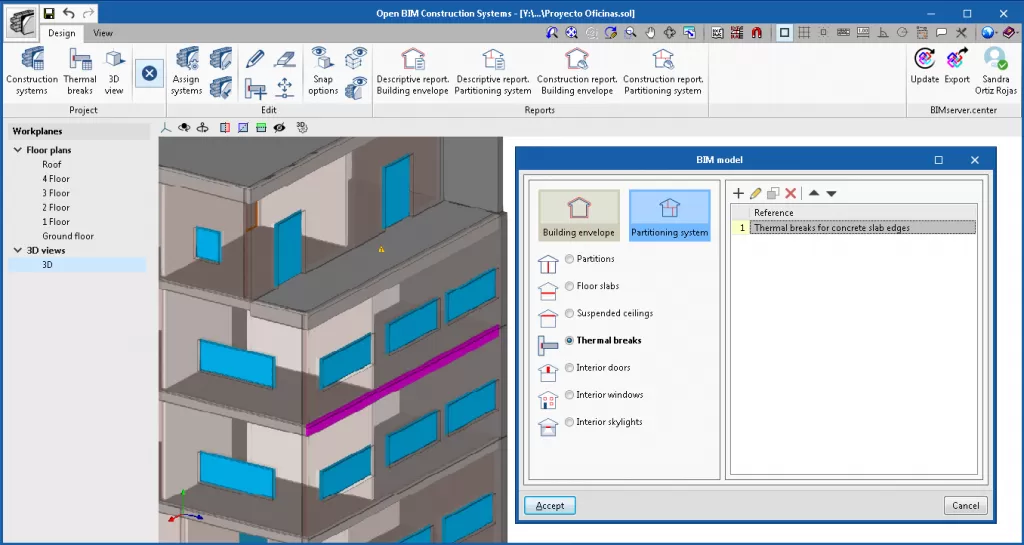

使用 CYPE 建筑系统，用户可以在楼板中设置热桥。这样，可以确保建筑物隔热层在热桥处的连续性。

可以定义具有不同线性热透射率值的热桥，并将其放置在相同类型的热桥上。
文件
报告
一旦定义了施工系统，CYPE 施工系统将自动生成以下项目论证报告：

  • 描述性报告。建筑围护结构

包含构成建筑围护结构元素的定义的报告。


  • 描述性报告。隔断系统

包含构成建筑隔断系统元素的定义的报告。


  • 施工报告。建筑围护结构

描述建筑围护结构元素的施工特性和层次的报告。


  • 施工报告。隔断系统

描述建筑隔断系统元素的施工特性和层次的报告。


这些文档可以直接从程序中打印，也可以导出为不同的格式（TXT、HTML、RTF、DOCX、PDF）。
