Hafod Eryri – 斯诺登山顶峰

项目概述

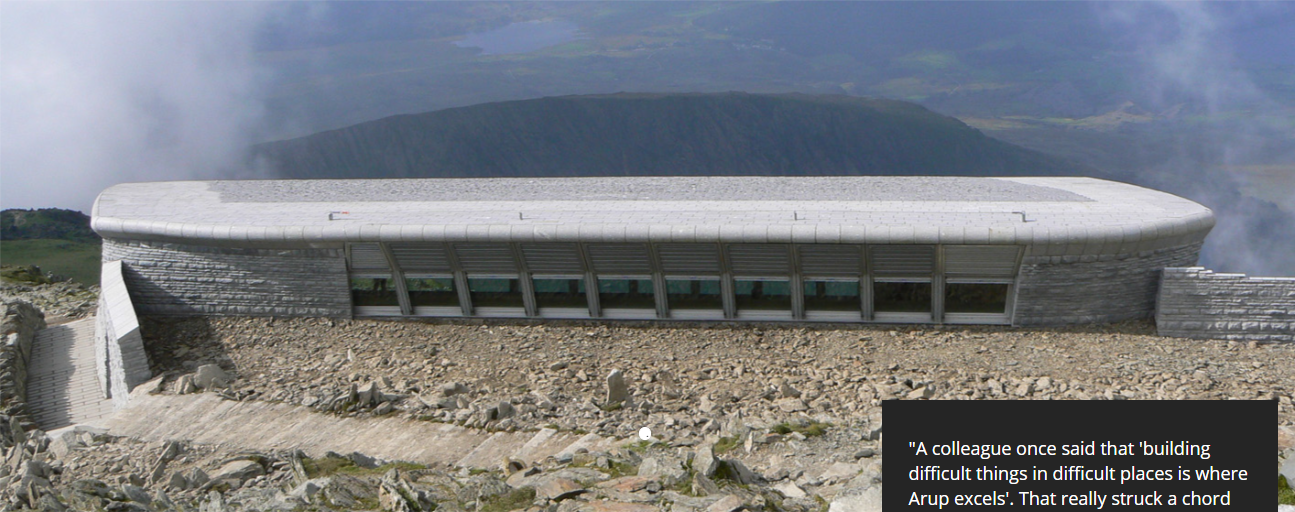

位于北威尔士斯诺登山峰顶的咖啡馆兼游客中心海拔3,560英尺（1,085米），是英国苏格兰高地以南最高的建筑。

它的前身是一座已有70年历史的破旧建筑，曾被查尔斯王子殿下誉为“世界上最高的贫民窟”。如今，这座名为Hafod Eryri的新设施被誉为对设计和建造它的人们的真正赞誉。每年将有超过50万人次来此参观。
项目中应用的软件
Oasys 如何彰显其价值
极端措施
该项目以极端为特征：这座花岗岩外墙的建筑旨在应对恶劣天气，风速高达 150 英里/小时，年降雨量超过 5 米，气温低至 -20°C。

该中心的偏远位置也带来了一些独特的设计挑战。由于只有火车、直升机和步行才能到达，所有材料都必须通过英国唯一的齿轨铁路运输上山。这意味着建筑构件和施工设备的尺寸和重量必须受到限制，这需要设计灵活性以及项目团队成员之间的协作。

协作
团队合作对于解决后勤问题和成功交付项目至关重要。每个细节都需要 Ray Hole Architects、Arup（工程公司）和总承包商 Carillion 的共同努力。然而，由于山顶没有固定电话线路，仅仅保持沟通就变得非常困难。

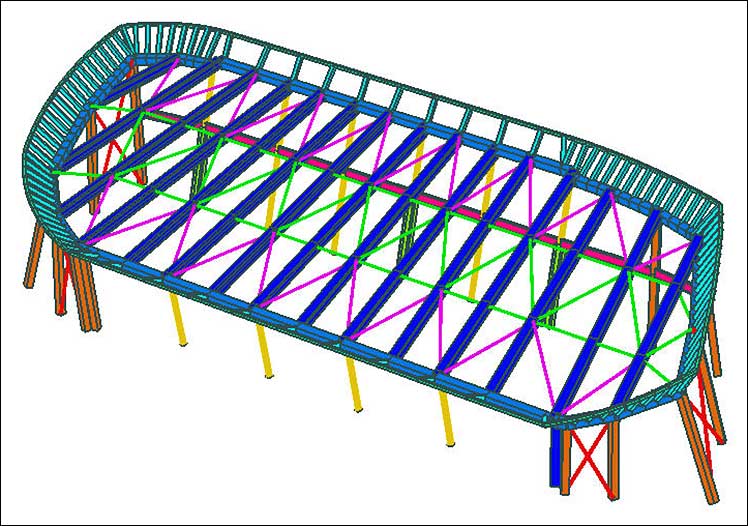

最具挑战性的设计环节之一是实现钢框架的复杂几何形状，包括不同的墙体坡度和弯曲布局。奥雅纳制作了 3D GSA 模型，以了解这种不对称结构的工作原理，并开发了 3D CAD 模型，为钢结构和外墙承包商提供清晰的数据。最终，这造就了更出色的最终产品。

在地基方面，奥雅纳与 Carillion 合作，解决了在山顶浇筑数百吨现浇混凝土所涉及的物流和质量问题。解决方案是定制预制混凝土槽，以便在现场连接。混凝土槽在交付时是空心的，并填充了拆除现有建筑产生的碎石，从而减少了现场垃圾的运量，并最大限度地减少了材料的运输。

由于场地两侧均为悬崖峭壁，且天气条件恶劣，因此必须最大限度地缩短施工时间。为了实现这一目标，屋顶和上部结构尽可能地预制（考虑到所有部件都必须沿铁路向上移动），以便大块构件能够快速安装到位。这项努力意味着屋顶仅用了四天就建成了。

屋顶还必须应对一些特殊问题，例如无法固定帐篷钉——之前的咖啡馆经常被露营者在屋顶上搭帐篷时刺破防水膜所困扰。

Ray Hole Architects 通过确保周边柱子顺着倾斜的墙壁布置，最大限度地利用了建筑的内部空间。整个主楼只有一根垂直柱子。
团队
客户：斯诺登尼亚国家公园管理局
工程师：奥雅纳
建筑师：Ray Hole Architects
总承包商：Carillion
