Chevreuse 的看台
项目概述
这座可容纳300人的看台位于巴黎南部郊区谢夫勒斯山谷。

看台结构由24根14米长的桩柱支撑。下部结构和楼板均采用现场组装的预制混凝土构件。由于建筑嵌入山体，混凝土结构周围设有挡土墙。

顶篷采用3D钢结构，表面覆盖透明的绿色聚碳酸酯鳞片。

项目中应用的软件

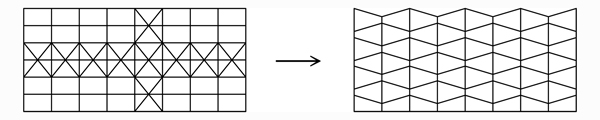

左侧：传统工业钢结构结构图
右侧：Chevreuse 看台顶棚结构支撑图

该项目的主要特点在于钢结构次梁的几何布置，这些次梁用于支撑整个结构，无需浇铸连接。
Oasys 如何证明其价值
一般：

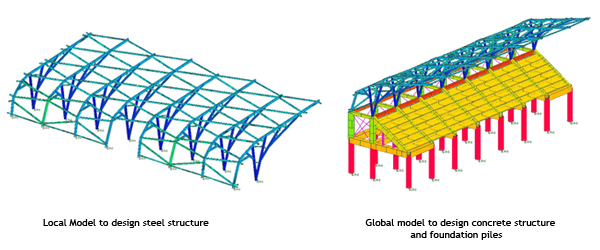

由于三维钢结构原理并非传统方法，GSA 被证明是一个非常有效的工具，可以验证手工计算结果，并进行全局检查，确保每个结构构件都符合欧洲规范设计规范的要求。所有计算均使用 GSA 完成。计算过程中使用了局部和全局模型。

几何：

结构的线框几何图形使用 Rhino 制作，然后使用软件的 .dxf/.dwg 导入功能导入 GSA。

结构设置：

GSA 的以下功能用于设置计算模型：

  • 旋转释放（主要为 yy 和/或 zz 释放）通过“修改单元”菜单输入。

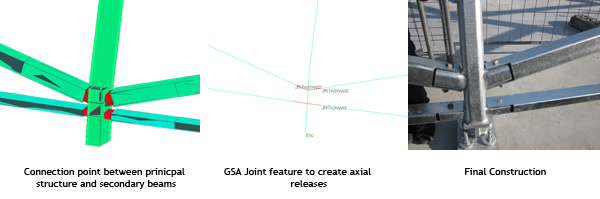

  • 为了正确模拟这些单元之间使用节点的滑动连接，必须在钢结构中输入某些梁局部轴上的平移释放（当时还没有平移单元释放功能）。接下来，应用 GSA 的节点功能：


  1. 创建一个与需要创建平移释放点坐标相同的新节点
  2. 将两个单元中一个单元的公共结束节点与之前创建的节点交换
  3. 通过“约束 -> 节点”菜单将新节点与另一个节点（坐标完全相同）连接起来，并允许两个节点在全局坐标系的 x、y 或 z 方向上自由移动。
  4. 由于该结构的支撑系统非常规，钢单元之间的连接系统也十分独特，因此节点可以对所有单元之间的物理连接进行逼真的建模，并在热荷载作用下进行精确计算。

荷载：

钢结构、混凝土结构及基础均采用欧洲规范设计规范进行计算。该结构在 20 种基本荷载工况下进行校核，例如：

  1. 恒载
  2. 活载
  3. 雪载
  4. 风载
  5. 热载
  6. 支座沉降


  • 由于 Excel 与 GSA 兼容，基于欧洲规范设计规则的荷载组合可使用 Excel 2010 上的常规程序创建，然后轻松复制到 GSA 中。
  • 然后，根据结构的哪个部分以及在哪种荷载状态下进行校核，将组合工况包络放入“工况和任务 -> 分析任务菜单 -> 分析包络”中（钢或混凝土部分为 ELS 稀疏或 ELU，结构整体静力平衡，桩反力等）。
  • 使用 GSA 获得的单元位移、力和弯矩、节点反力等结果包络可直接用于单元、连接和混凝土单元配筋的设计。

  • 使用 GSA 评估了 4 个包络分析任务中共 1597 个线性组合。

3-积分
客户：

伊夫林省谢夫勒斯市
预算：44万欧元
设计团队：

GMGB：地基、混凝土和钢结构工程
SCP Beguin & Macchini：建筑师事务所
施工团队：

SPIE Foundations：桩/地基
TMB + Gilva：预制混凝土结构和挡土墙
Ateliers Bois：钢结构
EIF：聚碳酸酯屋顶秤
