简介

IFC Builder 是一款免费的 CYPE 应用程序，用于创建和维护建筑的 IFC 模型。

使用 IFC Builder 生成的建筑模型可以导入到各种声学和能量模拟应用程序，以及链接到 BIMserver.center 的结构和 MEP 分析应用程序。
程序支持的工作流程
由于 IFC Builder 是一款连接到 BIMserver.center 平台的开放式 BIM 工具，因此它提供了多种工作流程选项。

数据录入
自由建模/使用模板
  • 通过在 IFC Builder 中自由录入建筑元素来定义建筑元素。

  • 在 IFC Builder 中，可以使用 DXF-DWG、DWF、PDF 模板或图像（.jpeg、.jpg、.bmp、.wmf）定义建筑元素。


自动录入：导入 IFC 格式模型

  • 导入包含建筑几何形状的 IFC 格式模型。这允许用户生成建筑平面图以及墙体、隔断、楼板和开口（例如门窗）的几何形状。


数据输出

  • 以 IFC 格式导出建筑模型。

  • 将 IFC Builder 生成的信息导出到 BIMserver.center 平台。这使得授权的项目参与者可以查看建筑几何图形并将其导出到不同的程序中，例如 CYPECAD、CYPETHERM EPlus、CYPESOUND、CYPEPLUMBING、CYPELEC Electrical Mechanisms、CYPELEC Distribution、CYPEGAS、CYPEHVAC、CYPEHVAC Radiant Floor、CYPELUX、CYPEFIRE、CYPEFIRE Hydraulic Systems 和 CYPETEL Wireless 等。

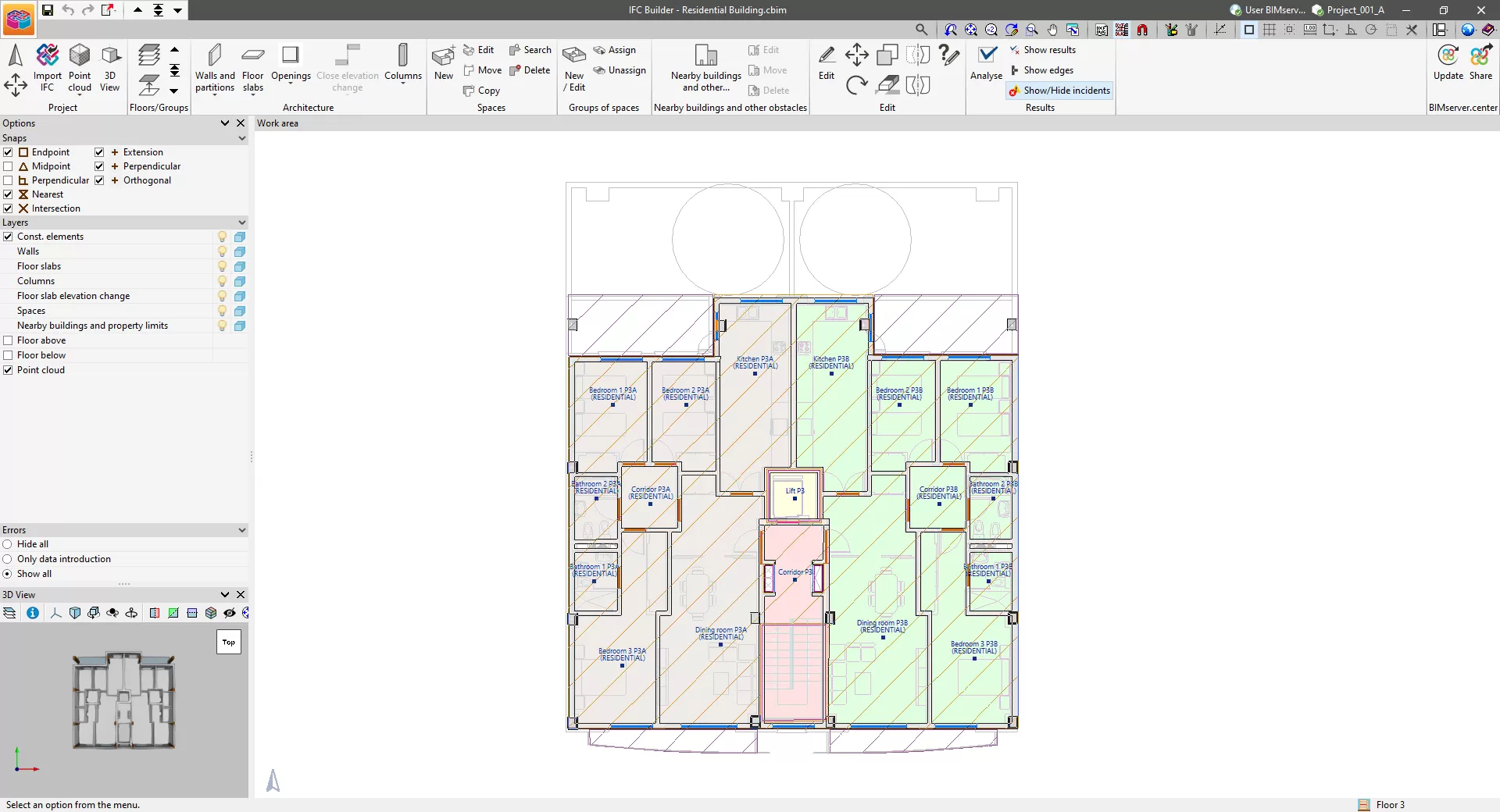

工作环境
IFC Builder 界面具有一个工作环境，可快速轻松地进行建筑建模，并配有可停靠窗口系统，可根据项目需求定制工作空间。
程序界面显示以下内容：

  • 顶部工具栏，包含用于管理项目特性、输入和编辑建筑元素、输入和分组空间、检查几何形状以及将模型导出到 BIMserver.center 的工具；
  • 屏幕右侧的建模区域，用于逐层输入、编辑和显示项目的所有元素；

  • 左侧的多个面板包含用于配置模型中元素的捕捉、管理图层可见性、隐藏或显示错误以及显示 3D 视图的工具。

定义项目的基础参数

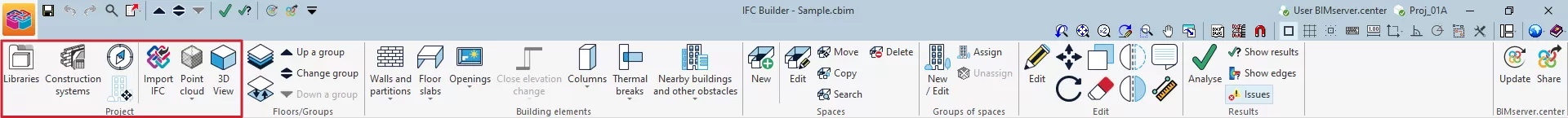

您可以在主工具栏的“项目”组中找到以下选项：

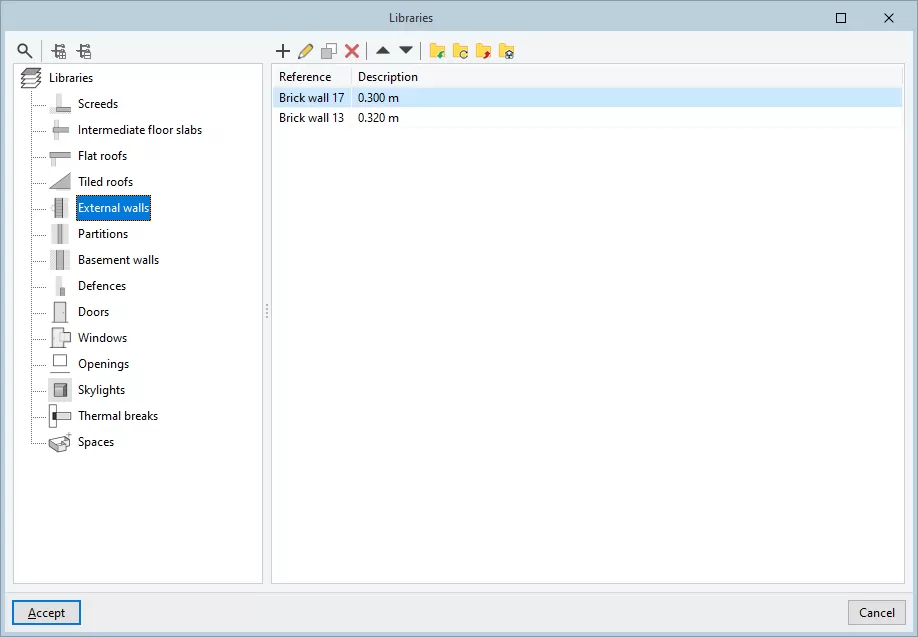

库

管理为模型组件定义的类型库。

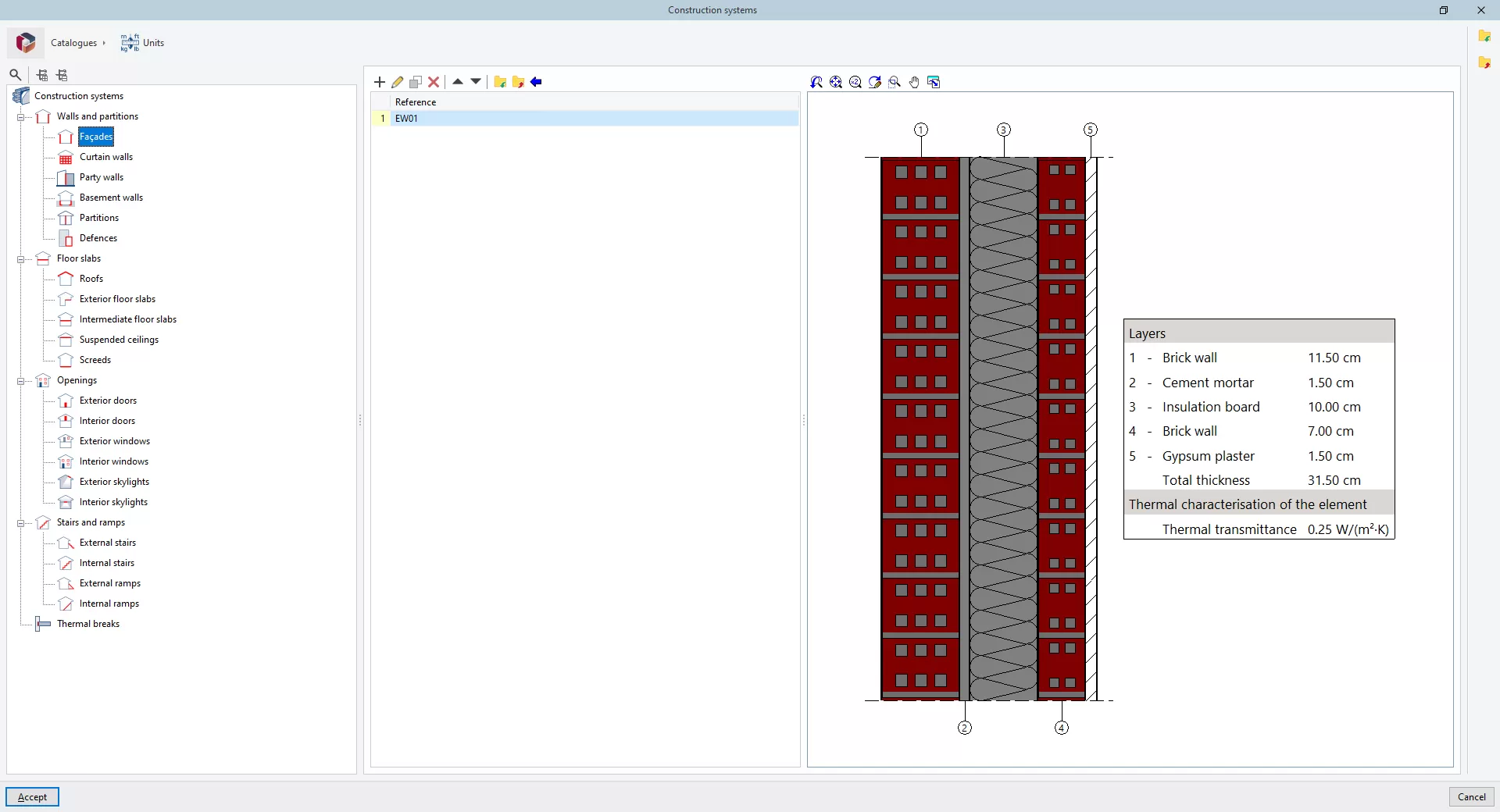

构造系统

定义模型组件的构造系统。它包含从制造商目录中下载和使用产品的可能性。

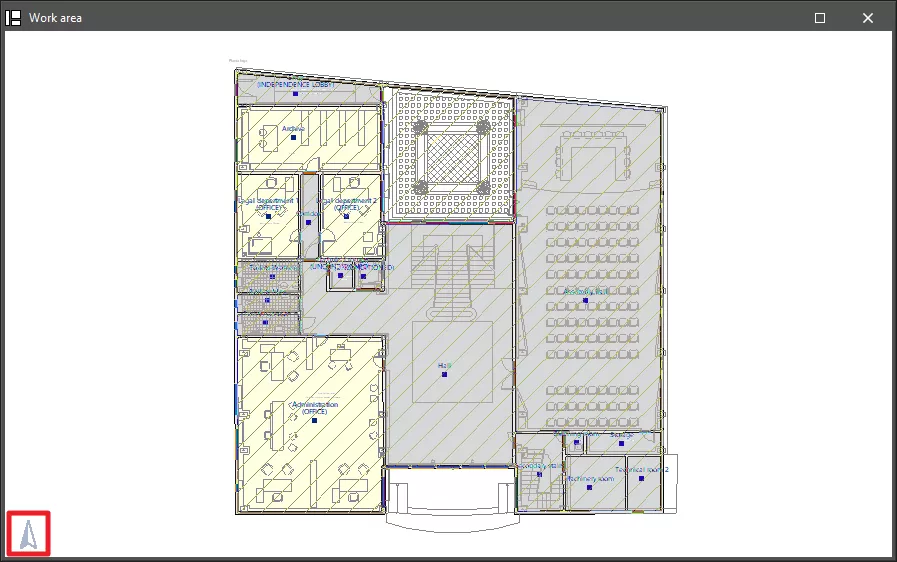

方向

允许用户通过指示方向和北向来输入模型的方向。显示北向的图标位于工作区左下角。默认情况下，北向指向屏幕顶部。

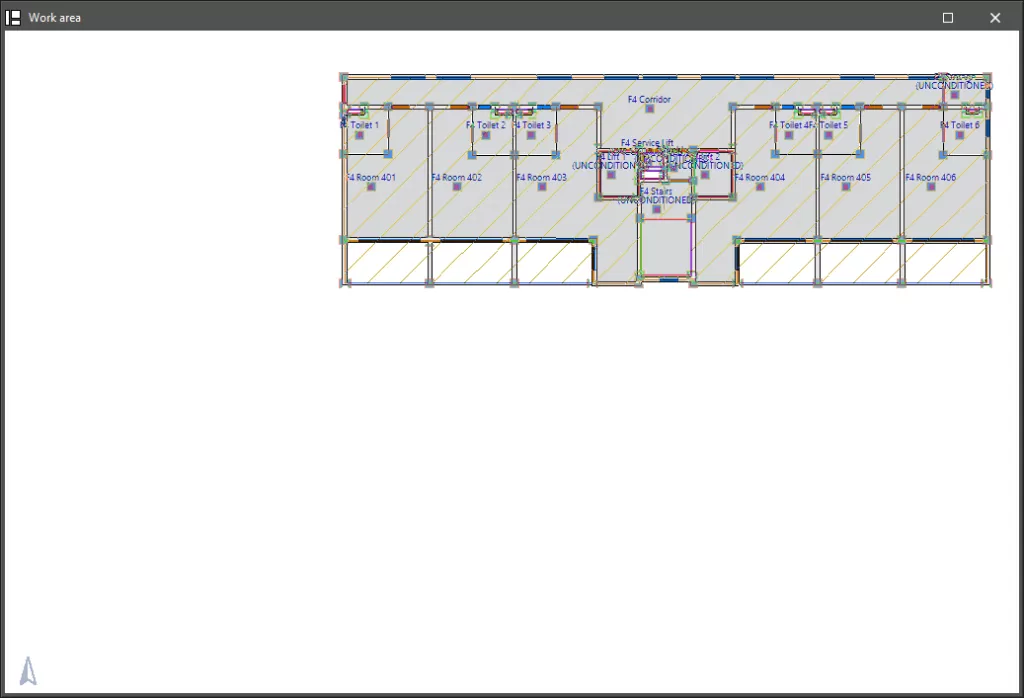

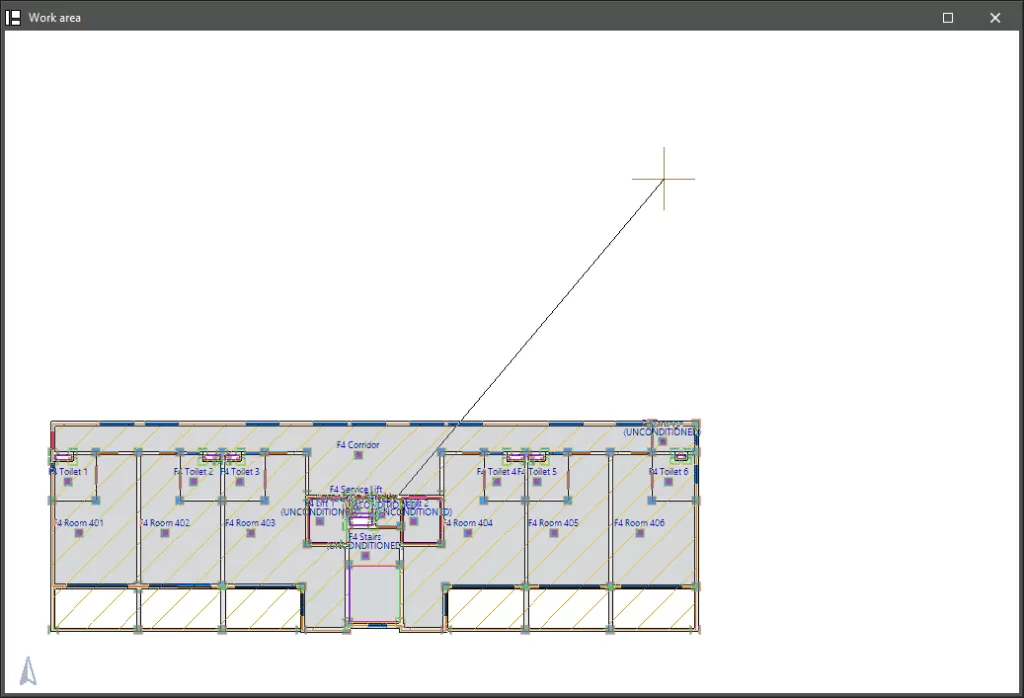

移动建筑物

将整栋建筑物（包括所有楼层）移动到指定坐标。

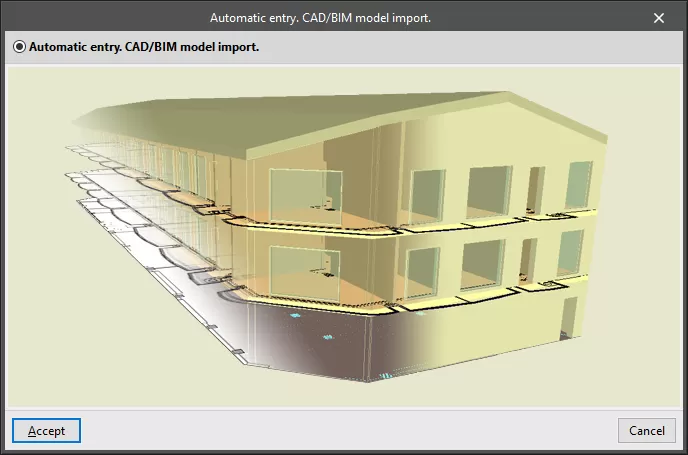

导入 IFC

启动“自动输入。CAD/BIM 模型导入”助手。完成后，它会将模型的几何图形替换为从 IFC 文件导入的几何图形。
