简介

Open BIM Layout 是一款免费软件工具，旨在使用 BIM 模型（平面图、立面图、剖面图和轴测图）生成视图、标注尺寸并进行图纸布局。

该程序集成到 Open BIM 工作流程中，允许用户从 BIMserver.center 平台上托管的项目导入模型，并融入 Open BIM 技术提供的协作、多学科和多用户工作流程。

授权的 BIM 项目参与者可以通过 BIMserver.center 平台查看使用该程序生成的图纸。这使得用户可以随时从任何设备访问所有信息。

程序支持的工作流程

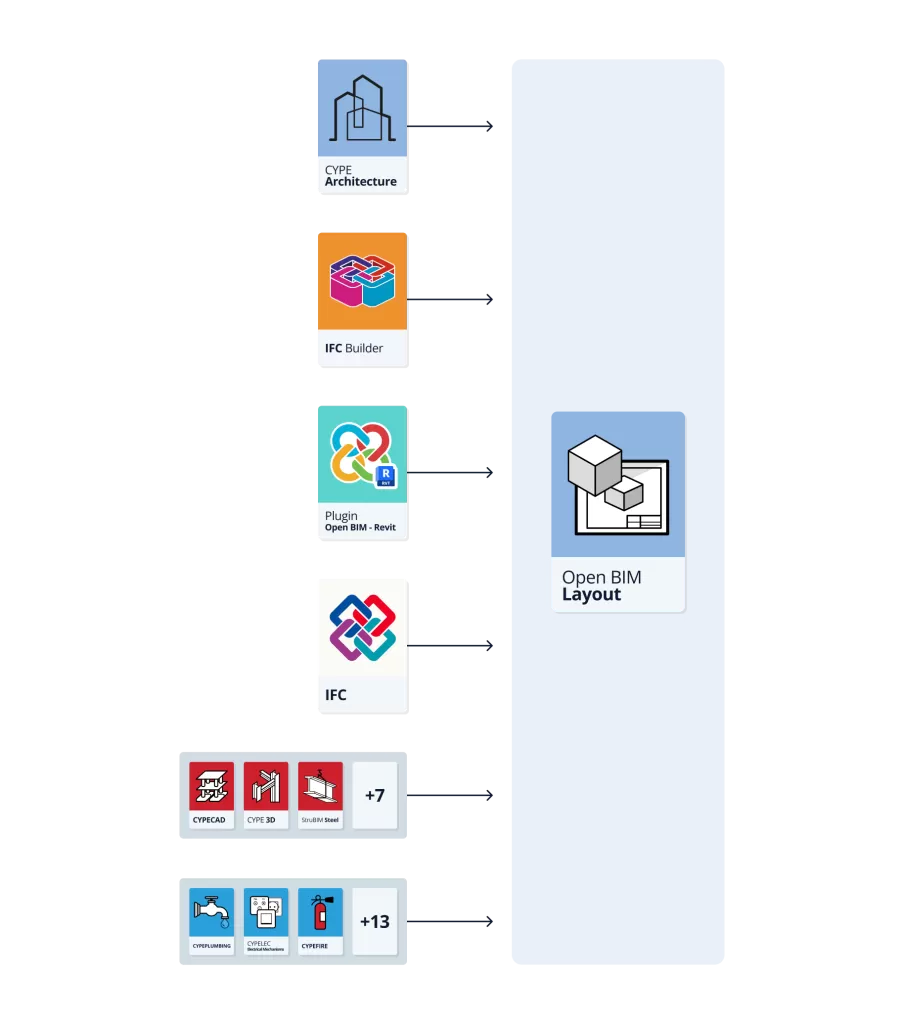

作为一款连接到 BIMserver.center 平台的 Open BIM 工具，Open BIM Layout 提供多种工作流程选项。


导入使用 CYPE Architecture 开发的模型。
导入使用 IFC Builder 开发的模型。
导入使用 Open BIM - Revit 插件在 Autodesk Revit 中开发的项目。
导入使用 IFC 开发的其他模型。
导入使用不同 CYPE 结构建模工具开发的模型。其中包括 CYPECAD、CYPE 3D、CYPE Connect、StruBIM Steel、StruBIM Box Culverts、StruBIM Cantilever Walls、StruBIM Embedded Wall、StruBIM Shear Walls 和 StruBIM Rebar 等。
导入使用不同 CYPE 设施系统建模工具开发的模型。其中包括 CYPEPLUMBING 卫浴系统、CYPEPLUMBING 供水系统、CYPELEC 电气装置、CYPELEC 配电系统、CYPEGAS、CYPEHVAC、CYPEHVAC 地暖、CYPEHVAC 管道系统、CYPELUX、CYPEFIRE 和 CYPETEL 无线系统等。
Open BIM Layout 是一款多功能工具，可供不同专业人士作为其常用软件的补充工具使用。Open BIM Layout 能够导入 IFC 模型（甚至可以来自其他软件公司开发的程序），因此是一款用于整合和管理项目计划的工具。
工作环境

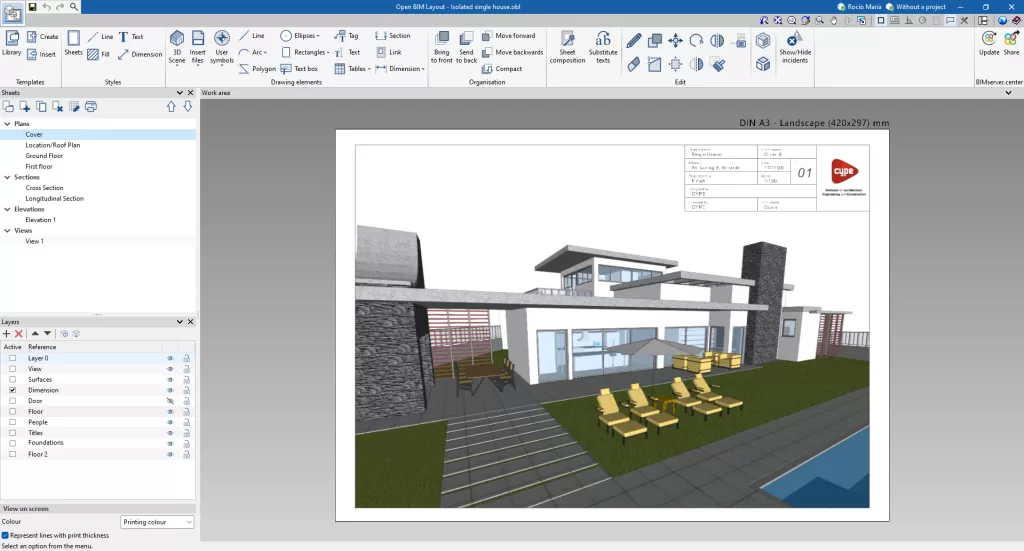

Open BIM Layout 的工作环境与其他 CYPE 建模工具类似，并拥有可停靠窗口系统，可根据项目需求进行自定义，从而调整工作空间。

界面主要分为三个部分：顶部工具栏、侧边栏和工作区。

工具栏包含各种功能。用户可以创建和管理模板、编辑样式，以及输入、编辑或排序图纸元素等。

工作区位于屏幕右侧，用户可以查看每张图纸的构成。

左侧是用于管理项目图纸和图层的主要工具。此外，在“屏幕视图”部分，用户可以选择元素的粗细和颜色显示方式。

创建新任务并将其关联到项目

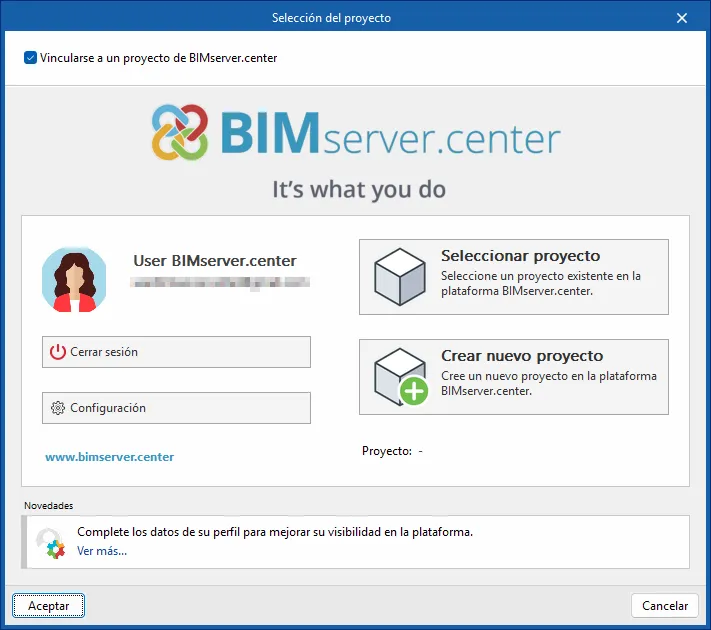

启动应用程序并点击“新建”后，用户可以选择创建“新任务”，然后将其集成到 BIMserver.center 中的现有项目中。

此外，还可以选择“创建新项目”。这样，创建的项目从此时起即可在 BIMserver.center 中查看。

创建新任务后，用户即可访问界面，其中会显示已导入的一个或多个模型的图形窗口。

用户还可以选择在未关联到 BIMserver.center 平台的情况下启动项目。为此，只需取消选中左上角的“关联到 BIMserver.center 项目”复选框即可。

在项目进行过程中，可以随时通过每个程序右上角的 BIMserver.center 选项卡共享或导入文件。
创建和管理图纸

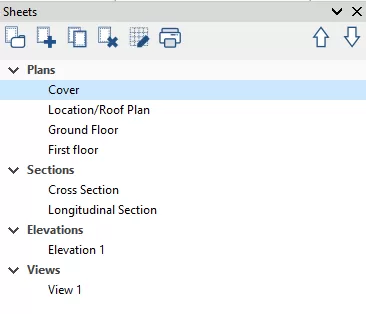

Open BIM Layout 提供了多种选项，方便您管理图纸。可用的操作包括创建组、创建新图纸、复制现有图纸以及删除现有图纸。

在“网格”选项中，用户可以控制网格的可见性。用户可以选择主线和次线的颜色，并调整线的间距和分割。

此外，在同一部分中，还有一个打印选项，允许我们将创建的图纸生成 PDF、DWF 或 DFX 版本。
要开始使用 Open BIM Layout 工作，首先必须创建一个新的图纸。为此，请选择所需的标准纸张尺寸来表示图纸，为图纸命名，并根据需要将其添加到组中。如果有之前创建的模板可用，可以将其加载到程序中。

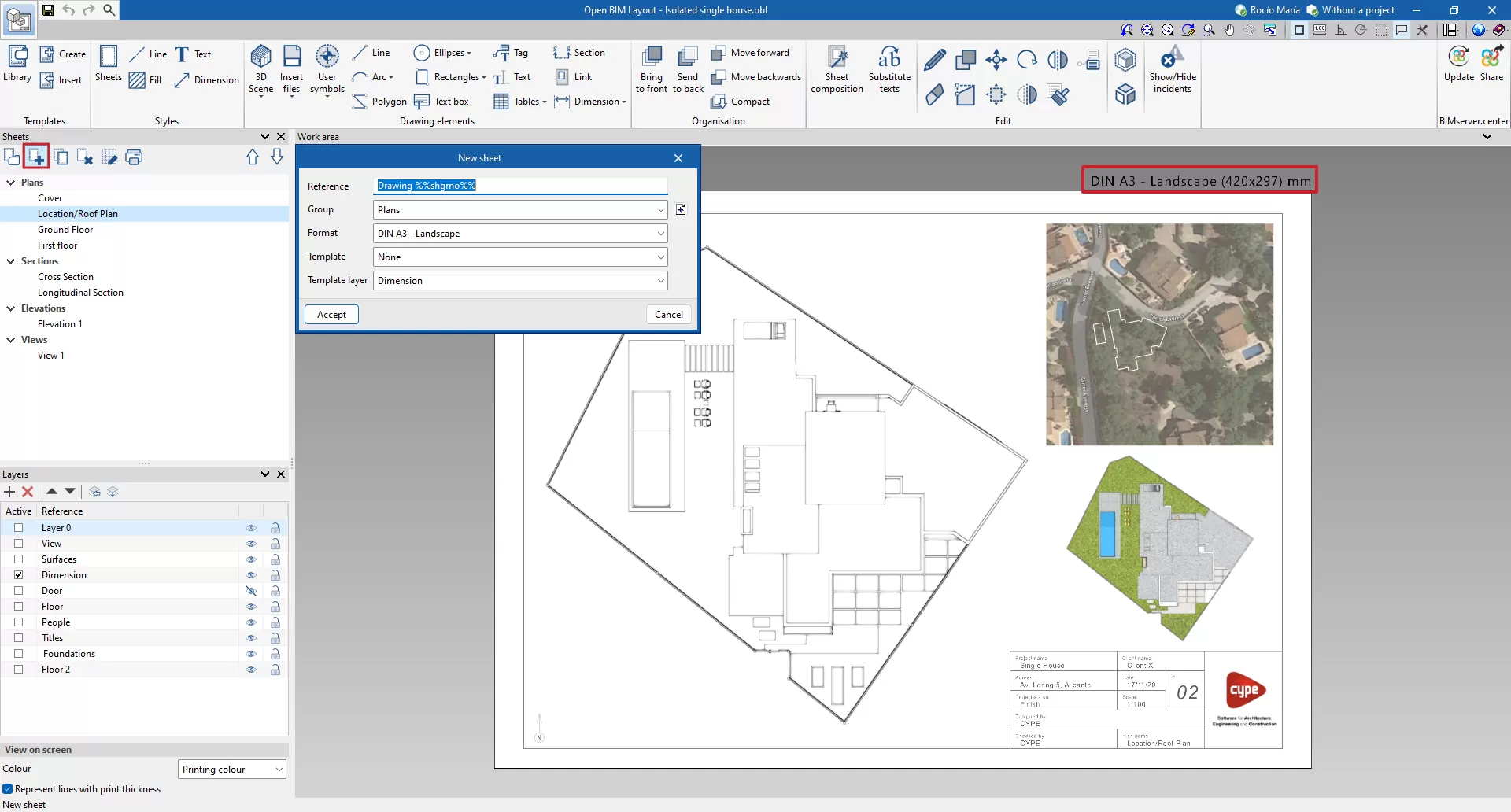

图纸将绘制在界面上，其尺寸将显示在右上角。
更多信息：
在“样式”组中，使用“工作表”选项，用户可以创建或导入工作表。此外，还可以修改默认工作表。如需了解更多信息，请点击以下链接。
